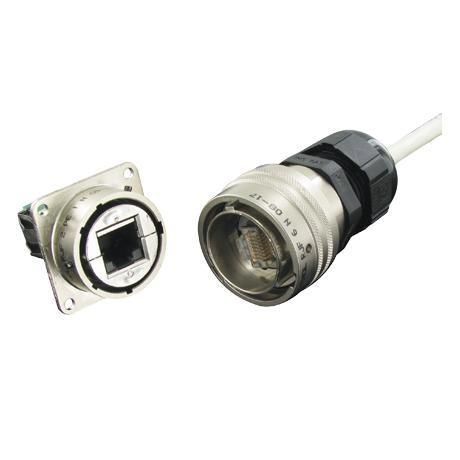

Conector de datos RJF

RJ45de bayonetametalizado

Descripción general
La serie RJF son conectores RJ45 Ethernet reforzados, diseñados para proporcionar conectividad Ethernet fiable en entornos hostiles. Disponibles en variantes Cat5e, Cat6 y Cat6A, cuentan con carcasa metálica, sistema de sellado integrado y acoplamiento a bayoneta con señal de acoplamiento audible y visual. Compatibles con cordones RJ45 estándar y compatibles con Power over Ethernet (PoE).

Características clave

• Cumple con IEC 60603-7 variante 11
• Acoplamiento a bayoneta (señal de acoplamiento audible y visual)
• Cubiertas metálicas basadas en MIL-DTL-26482 H — tamaño de carcasa 18
• Retención axial del cordón RJ45: 100 N

Aplicaciones

• Petróleo y gas
• Máquinas especiales
• Control de procesos industriales
• Redes de datos exteriores
• VoIP, IPTV
• Robótica

Transmisión de datos

• Cat.5e: Clase D según ISO/IEC 11801 — soporta 10Base-T, 100Base-TX, 1000Base-T hasta 100 MHz (TIA/EIA-568-B)
• Cat.6: Clase E según ISO/IEC 11801 — soporta 10Base-T, 100Base-TX, 1000Base-T hasta 250 MHz (TIA/EIA-568-B)
• Cat.6A: Clase Ea según ISO/IEC 11801 — soporta 10Base-T, 100Base-TX, 1000Base-T y 10GBase-T hasta 500 MHz (TIA/EIA-568-B)

Rendimiento

• Ciclos de acoplamiento: mínimo 500 ciclos
• Sellado contra líquidos y polvo: IP68 (acoplado)
• Resistente a impactos, vibraciones y tracción
• No requiere operaciones de cableado en campo ni herramientas para el montaje
• Codificación mecánica / polarización: 4 posiciones
• Compatibilidad con diámetros de cable de 6 mm a 13 mm

Protección ambiental y certificaciones

• Protección de entrada: IP68
• Resistencia a niebla salina: 48 h (niquelado); >96 h (revestimiento negro); <500 h (cadmio verde oliva)
• Retardante de llama / baja emisión de humo: UL94 V0 y NF F 16-101 & 16-102
• Vibración: 10–500 Hz, 10 g, 3 ejes — sin discontinuidad > 10 ns
• Impacto: IK06 — soporta caída de 250 g desde 40 cm sobre conectores acoplados
• Humedad: 21 días a 43 °C, 98% HR
• Rango de temperatura: -40 °C a +85 °C

Compatibilidad y eléctrica
La serie RJF es totalmente compatible con conectores y cordones RJ45 estándar y está diseñada para mantener la continuidad de apantallamiento para la protección EMI. Soporta transmisión PoE y ofrece varias opciones de terminación posterior para la integración en sistemas electrónicos.

Especificaciones técnicas

• Serie / Modelo: RJF
• Categorías Ethernet soportadas: Cat5e, Cat6, Cat6A
• Normas: ISO/IEC 11801 clases D / E / Ea; IEC 60603-7 variante 11; referencias TIA/EIA-568-B
• Acoplamiento: bayoneta con señal audible y visual
• Carcasa: Metálica (MIL-DTL-26482 H, tamaño 18)
• Fuerza de retención: 100 N (axial)
• Ciclos de acoplamiento: ≥ 500
• Protección de entrada: IP68 (acoplado)
• Compatibilidad diámetro cable: 6 mm a 13 mm
• Resistencia niebla salina: 48 h (niquelado) / >96 h (revestimiento negro) / <500 h (cadmio)
• Clasificación fuego: UL94 V0; NF F 16-101 & 16-102
• Vibración: 10–500 Hz, 10 g, 3 ejes; sin discontinuidad > 10 ns
• Impacto: IK06
• Humedad: 21 días a 43 °C, 98% HR
• Temperatura de funcionamiento: -40 °C a +85 °C
• Codificación mecánica: 4 posiciones
• Soporta PoE y continuidad de apantallamiento EMI (concepto de inserto metalizado)
