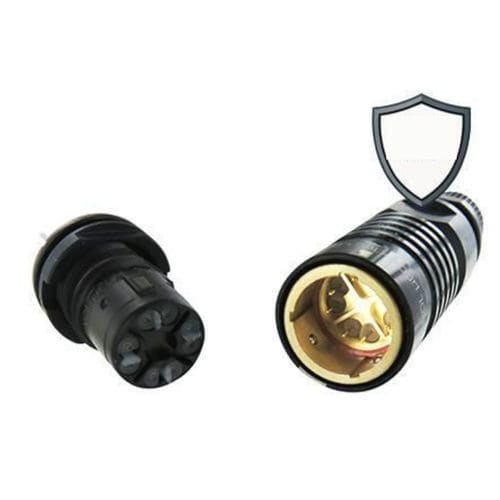

Conector de datos µCom 10 Gb+

de extensión-retracciónde soldarde tornillo

Descripción general
El µCom 10 Gb+ es un conector Ethernet miniatura Cat6A/Cat7 diseñado para entornos severos y aplicaciones militares. Soporta >10Gb/s Ethernet (IEEE 802.3an-2006: 10GBase-T) en un diámetro exterior máximo de 15 mm, con opciones de acoplamiento roscado y push-pull para distintas necesidades de instalación.

Principales características

• Supera 10Gb/s Ethernet (10GBase-T, IEEE 802.3an-2006)
• Cumplimiento Cat.6A según TIA-568-C.2 e ISO/IEC 11801
• Factor de forma miniatura: diámetro exterior máximo 15 mm
• Calificación ambiental: basada en MIL-DTL-38999 Serie III para la versión roscada
• Versión push-pull probada según MIL-DTL-26482
• También disponible en MIL-DTL-38999 Serie III, tamaño de carcasa 11 (TV mCom 10 Gb+)

Aplicaciones

• Comunicaciones en el campo de batalla y sistemas C4ISR
• Redes de vehículos terrestres
• Instalaciones aeroespaciales comerciales y militares
• Aviónica militar
• Transporte ferroviario masivo y otros sistemas de transporte robustos

Información técnica — Más características

• 500 h de niebla salina con recubrimiento conforme a RoHS
• Terminaciones disponibles: soldadura, crimpado y estilo PCB
• Sellado IP68 para receptáculos acoplados y desacoplados
• Rango de temperatura de funcionamiento: -55°C a +125°C
• Cuatro pares totalmente aislados para minimizar diafonía entre pares
• Formas de interfaz patentadas para reducir perturbaciones en las interfaces de pares
• Mecanismos de acoplamiento roscado y push-pull; >2000 ciclos de acoplamiento y alta resistencia a vibraciones
• Carcasas mecanizadas en latón
• Contactos de soldadura y crimp mecanizados y chapados en oro
• Diseñado para sistemas compatibles con TEMPEST

Descripción del producto
El µCom 10 Gb+ responde a la demanda de miniaturización y altas velocidades ofreciendo una solución Cat6A compacta capaz de soportar 10Gb/s Ethernet en entornos severos y aplicaciones militares. Su diseño minimiza las interferencias entre pares, proporciona un sellado ambiental robusto, amplia tolerancia térmica y alta resistencia mecánica para ciclos repetidos de acoplamiento. Varias opciones de terminación (soldadura, crimpado, PCB) facilitan la integración en ensamblajes de cableado y equipos.

Características / especificaciones técnicas

• Modelo: µCom 10 Gb+
• Número de pieza ejemplo / configurado: UCOM-10G+
• Capacidad Ethernet: ≥10Gb/s (10GBase-T, IEEE 802.3an-2006)
• Normas: Cat.6A según TIA-568-C.2 e ISO/IEC 11801
• Diámetro exterior máximo: 15 mm
• Pruebas ambientales/militares: basadas en MIL-DTL-38999 Serie III (roscado) y MIL-DTL-26482 (push-pull)
• Niebla salina: 500 h (recubrimiento conforme a RoHS)
• Sellado: IP68 (receptáculos acoplados y desacoplados)
• Rango de temperatura: -55°C a +125°C
• Estilos de contacto: soldadura, crimpado, PCB
• Aislamiento: cuatro pares completamente aislados (diafonía minimizada)
• Mecanismos de acoplamiento: roscado y push-pull (>2000 ciclos)
• Material de la carcasa: latón mecanizado
• Chapado de contactos: chapado en oro (contactos de soldadura y crimpado)
• Diseñado para sistemas compatibles con TEMPEST
