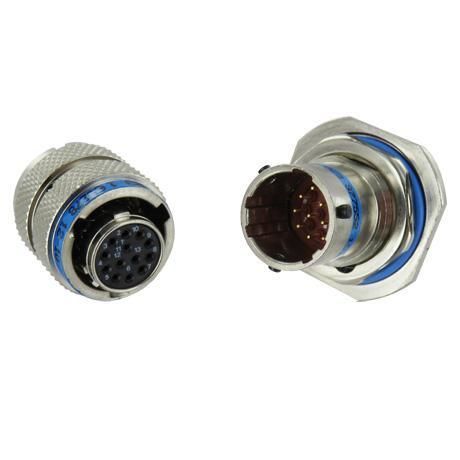

Conector RF SJT

de datosde alimentación eléctricacircular

Descripción general
La familia de conectores SJT de Amphenol Socapex se deriva de las MIL-DTL-38999 Series I & II (Series 1.5). Es un conector circular con acoplamiento bayoneta inversa y acoplamiento rápido de 1/4 de giro, diseñado para aplicaciones militares y aeroespaciales en entornos exigentes. Disponible en varios tipos de carcasa y estilos de receptáculo, con opciones conformes a RoHS y REACH.

Características clave

• Derivado de MIL-DTL-38999 Series I & II (Series 1.5)
• Acoplamiento bayoneta inversa con mating rápido de 1/4 de giro
• Más de 60 disposiciones de contactos estándar (de 1 a 128 contactos)
• Diseño reforzado con alta resistencia a impactos y vibraciones
• Múltiples materiales y recubrimientos; acabados conformes a RoHS & REACH disponibles

Aplicaciones

• Vehículos militares
• Comunicaciones en el campo de batalla (C5ISR)
• Aviónica militar y aeroespacial

Beneficios del producto

• Diseño 100% scoop-proof; longitudes base compatibles con MIL-DTL-38999 Series I
• Dimensiones de montaje estándar (MIL-DTL-38999, Series II)
• Estilos de receptáculo: brida cuadrada, tuerca de montaje, en línea
• Acoplamiento rápido: totalmente acoplado con 1/4 de giro de la tuerca de acoplamiento
• Cumple las especificaciones europeas PAN6433-2 y LN29729

Materiales y acabados

• Opciones en aluminio: cadmio oliva, níquel, negro zinc-níquel
• Acabados compatibles con RoHS disponibles

Tipos de contactos y terminaciones

• Más de 60 disposiciones de contactos
• Tamaños de contacto de 22D a 12
• Compatible con contactos de potencia, señal, coaxiales y alta velocidad (#12)
• Tipos de terminación: crimpado y pines para PCB

Características ambientales

• Ciclos de acoplamiento: 500
• Temperatura de funcionamiento: -65°C a 175°C (hasta 200°C según material/revestimiento)
• Resistencia a la corrosión (aluminio): 48 a 500 horas según revestimiento
• Protección de ingreso: IPX7 cuando está acoplado y completamente cableado

Características eléctricas

• Conductividad carcasa-a-carcasa: ≤5 mΩ
• Rendimiento RF: 100 MHz a 10 GHz, atenuación mínima 50 dB
• Corriente nominal por contacto: 5 A a 23 A según tamaño de contacto

Especificaciones técnicas

• Familia de modelo: SJT (derivado de 38999 Series)
• Acoplamiento: bayoneta inversa, mating rápido 1/4 de giro
• Disposiciones de contactos: >60 disposiciones estándar (1 a 128 contactos)
• Tamaños de contacto: 22D a 12
• Tipos de contactos: potencia, señal, coaxial, alta velocidad
• Terminaciones: crimpado, pines PCB
• Durabilidad de acoplamiento: 500 ciclos
• Rango de temperatura: -65°C a 175°C (hasta 200°C según material/revestimiento)
• Protección ingress: IPX7 acoplado y cableado
• Conductividad carcasa: ≤5 mΩ
• RF: 100 MHz–10 GHz, atenuación min. 50 dB
• Corriente: 5 A–23 A (según tamaño de contacto)
