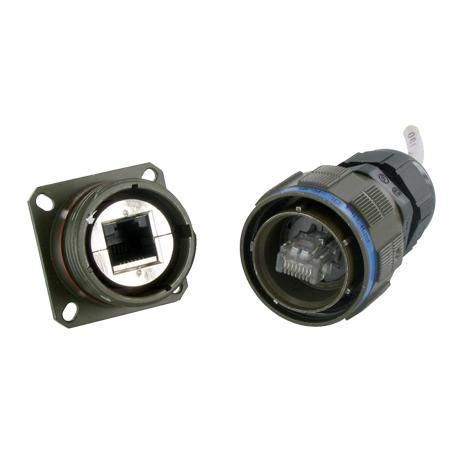

Módulo conector de datos RJF TV

RJ45Ethernetcircular

Resumen
La gama de conectores Ethernet Amphenol Socapex RJF TV es una línea de conectores de alto rendimiento diseñada para proporcionar conectividad Ethernet fiable en entornos hostiles y exigentes. Disponible en variantes Cat5e, Cat6 y Cat6A, estos conectores cuentan con carcasa metálica, mecanismo de bloqueo push-pull y sellado integrado para protección contra polvo, líquidos y esfuerzos mecánicos. Son compatibles hacia atrás con interfaces RJ45 estándar y admiten diversos tipos y tamaños de cable.

Características clave

• Sellado contra líquidos y polvo (IP68)
• Resistente a choques, vibraciones y tracción
• No requiere herramientas especiales para operaciones de cableado en campo
• Códigos/polarización mecánica con 4 posiciones

Aplicaciones

• Comunicaciones en el campo de batalla, C4ISR
• Adquisición y transmisión de datos en entornos adversos
• Vehículos blindados
• Buques de guerra
• Transporte ferroviario masivo

Información técnica
Otras características

• Protección EMI mejorada
• Mecanismo de acoplamiento de rosca Tri-Start (tipo MIL-DTL-38999 Serie III) con dispositivo anti-desacoplamiento - Tamaño de casquillo 19
• Carcasas metálicas robustas
• Retención del cordón RJ45 en el conector: 100 N (axial)
• Ciclos de acoplamiento: mínimo 500 ciclos
• Compatible con diámetros de cable de 6 mm a 13 mm

Transmisión de datos

• Cat.5e: Clase D según ISO/IEC 11801 — admite 10Base-T, 100Base-TX y 1000Base-T hasta 100 MHz (TIA/EIA568B)
• Cat.6: Clase E según ISO/IEC 11801 — admite 10Base-T, 100Base-TX y 1000Base-T hasta 250 MHz (TIA/EIA568B)
• Cat.6A: Clase Ea según ISO/IEC 11801 — admite 10Base-T, 100Base-TX, 1000Base-T y 10GBase-T hasta 500 MHz (TIA/EIA568B)

Protección ambiental

• Sellado: IP68 (conector y receptáculo acoplados o tapa y receptáculo)
• Resistencia a niebla salina: 48 h para carcasa de aluminio con niquelado o recubrimiento negro zinc cobalto; >500 h para carcasa de aluminio con cadmio color oliva; 500 h con carcasa de bronce marino
• Retardante a la llama / baja emisión de humo: UL94 V0 y NF F 16-101 & 16-102
• Vibraciones: 10–500 Hz, 10 g, 3 ejes — sin discontinuidad >10 ns
• Versiones compuestas probadas según NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Impactos: IK06 — prueba equivalente: caída de peso de 250 g desde 40 cm sobre pareja acoplada
• Humedad: 21 días a 43°C, 98% de humedad
• Rango de temperatura de funcionamiento: -40°C a +85°C

Características / especificaciones técnicas

• Serie: RJF TV
• Grado de sellado: IP68 (acoplado)
• Acoplamiento: rosca Tri-Start (MIL-DTL-38999 Serie III) con dispositivo anti-desacoplamiento
• Tamaño de casquillo: 19 (acoplamiento Tri-Start)
• Material: carcasas metálicas (distintos acabados disponibles)
• Retención axial del cordón RJ45: 100 N
• Durabilidad de acoplamiento: ≥500 ciclos
• Compatibilidad de diámetro de cable: 6 mm a 13 mm
• Grados de datos soportados: Cat5e (hasta 100 MHz), Cat6 (hasta 250 MHz), Cat6A (hasta 500 MHz, incluyendo 10GBase-T)
• Protección EMI: inserto metalizado para continuidad del apantallamiento; kits de conector con blindaje 360° reforzado disponibles
• Niebla salina: niveles dependientes del recubrimiento (48 h / >500 h / 500 h según carcasa/recubrimiento)
• Fuego/Humo: UL94 V0, NF F16-101 & 16-102
• Especificación de vibración: 10–500 Hz, 10 g, 3 ejes
• Especificación de choque: IK06; prueba compuesta según NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Prueba de humedad: 21 días a 43°C, 98% HR
• Rango de temperatura: -40°C a +85°C
