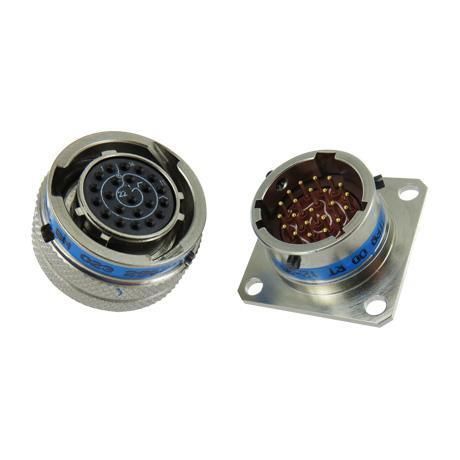

Conector de datos JT - 38999

híbridode alimentación eléctricaRF

Visión general
Los conectores JT - 38999 Series II están calificados MIL-DTL-38999 Series II. Son conectores circulares de bajo perfil con acoplamiento bayoneta diseñados para aplicaciones militares y aeroespaciales. Ofrecen reducción de peso y espacio junto con una amplia variedad de disposiciones de contactos para instalaciones sensibles al espacio y al peso.

Características clave

• Diseño de bajo perfil para ahorro de espacio y peso
• 9 tamaños de carcasa (08 a 24)
• Más de 50–60 disposiciones de contactos disponibles
• Varios materiales y recubrimientos, incluidas versiones compatibles con RoHS y REACH

Aplicaciones

• Aviónica militar
• Aviónica comercial
• Vehículos militares
• C5ISR y comunicaciones en el campo de batalla

Beneficios del producto

• Varios estilos de receptáculo: brida cuadrada, tuerca de bloqueo (jam nut), en línea
• Acoplamiento bayoneta rápido: acoplamiento completo en 1/4 de giro de la tuerca

Materiales y recubrimientos

• Carcasas de aluminio con opciones de acabado: cadmio verde oliva, níquel electroless, zinc-níquel negro
• Variantes de carcasa compuesta disponibles; acabados compatibles con RoHS y REACH

Tipos de contactos y terminaciones

• Más de 50 disposiciones de contactos (hasta 60+ referenciadas)
• Tamaños de contacto de 22D a 12 (ejemplos: 12, 16, 20, 22D)
• Opciones de contactos para señal y potencia
• Terminaciones: crimpeado (crimp) o PCB (PC tail)

Características ambientales

• Clasificados para 500 ciclos de acoplamiento
• Rango de temperatura de operación: -65°C a 175°C o 200°C según material y recubrimiento
• Resistencia a la corrosión/niebla salina: 48 a 500 horas según material/acabado

Características eléctricas

• Resistencia de aislamiento a temperatura ambiente: 10^5 MΩ (según referencia)

Detalles adicionales
La serie JT se ofrece en carcasas metálicas y compuestas para maximizar el ahorro de peso y espacio. Dedos de puesta a tierra opcionales en la carcasa del enchufe proporcionan protección EMI/RFI. Los sellos interfaciales mejorados garantizan estanqueidad alrededor de cada contacto. La serie admite una amplia personalización para cumplir requisitos específicos de la aplicación.

Características / especificaciones técnicas

• Estándar: calificación MIL-DTL-38999 Series II
• Designación de serie/modelo: JT - 38999 Series II
• Tamaños de carcasa: 08 a 24 (9 tamaños)
• Disposiciones de contactos: más de 50 (hasta 60+ referenciadas)
• Tamaños de contactos: rango 22D a 12 (ejemplos: 12, 16, 20, 22D)
• Tipos de terminación: crimp, PCB (PC tail)
• Materiales: carcasas de aluminio; variantes compuestas disponibles
• Recubrimientos: cadmio verde oliva, níquel electroless, zinc-níquel negro; opciones RoHS & REACH
• Acoplamiento: bayoneta (bajo perfil), acoplamiento rápido (1/4 de giro)
• Estilos de receptáculo: brida cuadrada, jam nut, en línea
• Ciclos de acoplamiento: 500
• Clasificación de temperatura: -65°C a 175°C o 200°C (según material/recubrimiento)
• Resistencia a la corrosión (horas): 48 a 500 (según material/recubrimiento)
• Opciones: dedos de puesta a tierra EMI en plugs, sellado interfacial mejorado
