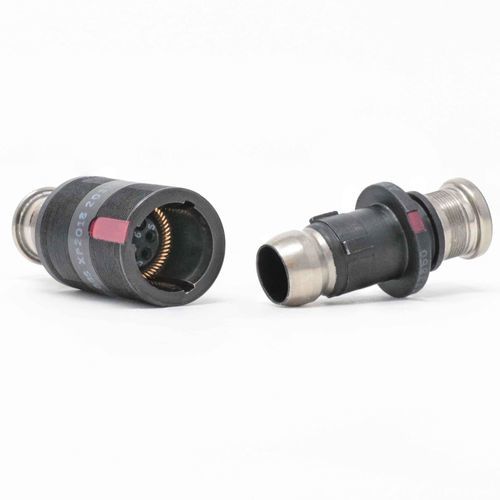

Conector de datos 2M Warrior Grip

de alimentación eléctricade engasteinsertable

Descripción
La serie Warrior Grip de Amphenol es un conector circular micro-miniatura tipo Nett Warrior diseñado para proporcionar carga rápida (10 A) directamente al usuario, manteniendo bajo peso y resistencia. Derivado de la familia push-pull 2M804, ofrece una fuerza de acoplamiento/desacoplamiento optimizada, carcasas de aluminio con chapa selectiva para mejorar la conductividad y compatibilidad retroactiva con contactos de tamaño n.º 23. El sistema de contactos hembra reduce la elevación térmica en aproximadamente un 26 % frente a soluciones competitivas y cumple los límites de exposición térmica MIL-STD-1472.

Características clave

• Conector circular micro-miniatura, acoplamiento push-pull
• Interconectable con conectores push-pull Nett Warrior existentes
• Derivado del 2M804 con capacidad de carga rápida de 10 A
• Fuerza de separación única: 13 ± 3 lbs
• Carcasas de aluminio con chapado selectivo (niquel y zinc-níquel negro)
• Excelente apantallamiento EMI integrado
• Disponible en 2 disposiciones de contactos
• Terminaciones: crimpeado, copa de soldadura o cola PCB (tamaño 23)
• Sellado: IPX7 cuando está acoplado y completamente cableado

Aplicaciones

• Comunicaciones en el campo de batalla y sistemas C6ISR
• Vehículos terrestres y electrónica embarcada
• Equipos portátiles del soldado para alimentación y comunicaciones

Información técnica
Beneficios del producto

• Proporciona carga rápida de 10 A directamente al usuario
• Menor aumento térmico (~26 % de mejora) para mayor fiabilidad bajo carga
• Chapado selectivo de las carcasas que mejora la conductividad y la resistencia a la corrosión
• Desconexión más rápida y sencilla en comparación con el 2M804
• Múltiples opciones de montaje y terminación para flexibilidad de diseño

Materiales y chapados

• Carcasas de aluminio con chapado selectivo de níquel y zinc-níquel negro

Tipos de contactos y terminaciones

• 2 disposiciones de contactos disponibles
• Tamaño de contacto: n.º 23
• Terminaciones: crimpeado, copa de soldadura, cola PCB

Características ambientales

• Durabilidad: hasta 1.000 ciclos de acoplamiento
• Temperatura de funcionamiento: -65°C a 175°C (cumple MIL-STD-1472)
• Sellado: IPX7 cuando está acoplado y completamente cableado

Características eléctricas

• Clasificación de contacto: hasta 10 A (capacidad de carga rápida)

Especificaciones técnicas

• Serie / Nombre: 2M Warrior Grip
• Tipo de conector: circular micro-miniatura, acoplamiento push-pull
• Disposiciones de contactos: 2 disponibles
• Tamaño de contacto: n.º 23
• Clasificación de contacto: hasta 10 A
• Opciones de terminación: crimpeado, copa de soldadura, cola PCB
• Fuerza de separación: 13 ± 3 lbs
• Apantallamiento EMI: integrado
• Durabilidad: hasta 1.000 ciclos de acoplamiento
• Rango de temperatura: -65°C a 175°C (cumple MIL-STD-1472)
• Protección de entrada: IPX7 cuando está acoplado y completamente cableado
• Materiales: carcasas de aluminio con chapado selectivo de níquel y zinc-níquel negro
• Rendimiento térmico: ~26 % de mejora en la elevación térmica vs competidores
