Conector RF SC39
de datosde alimentación eléctricaóptico

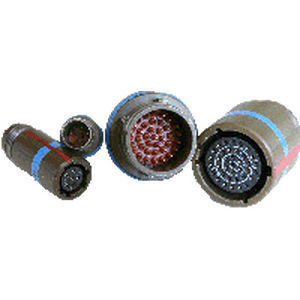

Conector RF - SC39 - AMPHENOL SOCAPEX - de datos / de alimentación eléctrica / óptico
Conector RF - SC39 - AMPHENOL SOCAPEX - de datos / de alimentación eléctrica / óptico
Conector RF - SC39 - AMPHENOL SOCAPEX - de datos / de alimentación eléctrica / óptico - imagen - 2
Conector RF - SC39 - AMPHENOL SOCAPEX - de datos / de alimentación eléctrica / óptico - imagen - 3
Conector RF - SC39 - AMPHENOL SOCAPEX - de datos / de alimentación eléctrica / óptico - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de datos, de alimentación eléctrica, RF, óptico
Forma
circular
Tipo de conexión
enchufable, con brida, dispositivo de fijación mediante tuerca
Características eléctricas
de corriente, de corriente fuerte
Material
de acero inoxidable, de aluminio, de níquel
Tipo de protección
IP67
Otras características
en línea, MiL
Impedancia

Máx.: 0 Ohm

Mín.: 0 Ohm

Corriente primaria

Máx.: 100 A

Mín.: 3 A

Temperatura de funcionamiento

Máx.: 200 °C
(392 °F)

Mín.: -65 °C
(-85 °F)

Descripción

Descripción general
  • El SC39 es un conector circular de liberación rápida derivado del diseño MIL‑DTL‑38999 Serie III, concebido para aplicaciones aeroespaciales y de defensa que requieren desconexión rápida en condiciones operativas.


Características clave
  • Mecanismo de muelle para desconexión rápida con protección completa de contactos (scoop-proof)
  • Tamaños de carcasa estándar de 9 a 17 (tamaños mayores bajo petición)
  • Versiones con fuerzas de separación estándar y de baja fuerza
  • Robustecido para alta resistencia a impactos y vibraciones
  • Varios materiales y recubrimientos; opciones conformes a RoHS y REACH


Aplicaciones
  • Instalaciones y equipos avionics militares
  • Comunicaciones C5ISR y de campo de batalla
  • Sistemas de misiles
  • Vehículos terrestres y sistemas navales
  • Interfaces espaciales y satelitales


Diseño y ventajas
  • Estilos de receptáculo y enchufe: lanyard, brida cuadrada, tuerca de bloqueo, en línea
  • Fuerzas de separación: estándar 50–100 N; baja fuerza <50 N
  • Fuerza típica de inserción/extracción: estándar 5–10 kg; baja fuerza <5 kg
  • Compatible con contactos e inserts MIL‑DTL‑38999 Serie III
  • Versiones con backshell integrado o stand-off (doble brida) disponibles


Materiales y recubrimientos
  • Aluminio: cadmio oliva o niquelado
  • Aceros inoxidables: pasivado


Tipos de contactos y terminaciones
  • Más de 80 disposiciones de contactos disponibles
  • Tamaños de contactos desde 23 HD hasta 4
  • Opciones señal, potencia y alta velocidad (Coax, Twinax, Quadrax, Octomax) y terminaciones ópticas
  • Terminaciones: crimpeado y PC‑tails (opciones chapado en oro y estañado)


Características ambientales
  • Durabilidad de acoplamiento: 500 ciclos
  • Temperatura de funcionamiento: -65°C a +175°C (hasta +200°C según material/recubrimiento)
  • Resistencia a la corrosión: 48 a 500 horas (dependiente de material/recubrimiento)
  • Protección de entrada: IPX7 cuando está acoplado y completamente cableado


Características eléctricas
  • Conductividad carcasa a carcasa: 1 a 10 mΩ según materiales y recubrimientos
  • El resorte del receptáculo asegura protección EMI y continuidad de carcasa
  • Calificaciones de corriente de los contactos: 3 A a 100 A según tipo de contacto


Especificaciones técnicas
  • Modelo: SC39
  • Norma derivada: compatible con MIL‑DTL‑38999 Serie III (contactos e inserts)
  • Tamaños de carcasa: 9 a 17 (tamaños mayores bajo petición)
  • Fuerzas de separación: estándar 50–100 N; baja fuerza <50 N
  • Inserción/extracción: estándar 5–10 kg; baja fuerza <5 kg
  • Disposiciones de contactos: >80 posibles
  • Tamaños de contactos: 23 HD a 4
  • Calificaciones de corriente: 3 A a 100 A
  • Ciclos de acoplamiento: 500
  • Rango de temperatura: -65°C a +175°C (hasta +200°C según acabado)
  • Protección de entrada: IPX7 cuando acoplado y completamente cableado
  • Conductividad carcasa a carcasa: 1–10 mΩ
  • Materiales/recubrimientos: Aluminio (cadmio oliva, niquelado), Acero inoxidable (pasivado)
  • Terminaciones: crimpeado y PC‑tails (oro y estañado)
