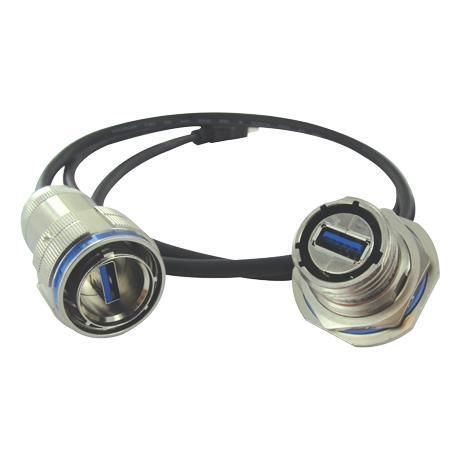

Conector de datos USBF TV

USBcircularcon racor de tornillo

Visión general
El Amphenol Socapex USBF TV es una gama de conectores USB 2.0 reforzados, diseñados para entornos hostiles. Basados en la plataforma MIL-DTL-38999 Serie III, los conectores USBF TV proporcionan una interfaz USB robusta con acoplamiento roscado, ofreciendo mayor protección EMI, fiabilidad mecánica y sellado ambiental para aplicaciones militares e industriales.

Características clave

• Basado en MIL-DTL-38999 Serie III
• Mecanismo de bloqueo roscado (acoplamiento de rosca de triple inicio)
• Sellado contra líquidos y polvo (IP68)
• Disponible en USB 3.0 (variante de la familia de productos)

Aplicaciones

• Comunicaciones en el campo de batalla
• Vehículos terrestres
• Aviación militar
• Entornos industriales

Detalles del producto
La familia USBF TV proporciona una mejor protección EMI mediante un inserto metalizado y continuidad de apantallamiento completa desde el cable hasta el receptáculo y el panel. El acoplamiento de rosca de triple inicio incluye un dispositivo anti-desacoplamiento para evitar desconexiones accidentales. Tamaño de carcasa ofrecido (ejemplo en la gama): tamaño 15. Las implementaciones típicas de USBF TV transmiten velocidades USB 2.0 (hasta 480 Mb/s) mientras que las calificaciones mecánicas y ambientales cubren la resistencia a impactos, vibraciones y humedad. Rango de temperatura operativo: -40°C a +85°C. La opción USB Field permite la inserción de un cordón USB 2.0 estándar en un enchufe metálico para protección reforzada contra impactos, polvo y líquidos.

Configuraciones / Opciones

• Dos opciones de codificación/polarización mecánica (rotación del inserto del receptáculo)
• Opciones de terminación trasera según la variante de conector seleccionada (puntas para PCB, salidas en ángulo recto, variantes de cordones, cordones abiertos, separadores)
• Accesorios protectores disponibles: tapas protectoras, juntas para panel, herramientas específicas y capuchones traseros para aumentar el sellado y la protección mecánica

Especificaciones técnicas

• Denominación: USBF TV
• Basado en la norma: MIL-DTL-38999 Serie III
• Acoplamiento: bloqueo roscado de triple inicio con anti-desacoplamiento
• Protección de ingreso: IP68 (enchufe/receptáculo o tapa/receptáculo acoplados)
• Velocidad de datos: USB 2.0 hasta 480 Mb/s (las variantes de la familia incluyen opciones USB 3.0)
• Blindaje EMI: continuidad completa de blindaje mediante inserto metalizado; opciones de blindaje reforzado 360°
• Tamaño de carcasa: ejemplo tamaño 15 (familia de productos)
• Codificación mecánica: dos opciones de codificación/polarización
• Ambiental: calificado para impactos, vibraciones, humedad
• Rango de temperatura de operación: -40°C a +85°C
• Número de pieza (ejemplo/configurado): USBFTV
• Opción USB Field: permite la conversión de un cordón USB estándar en un cordón con enchufe metálico robustecido
