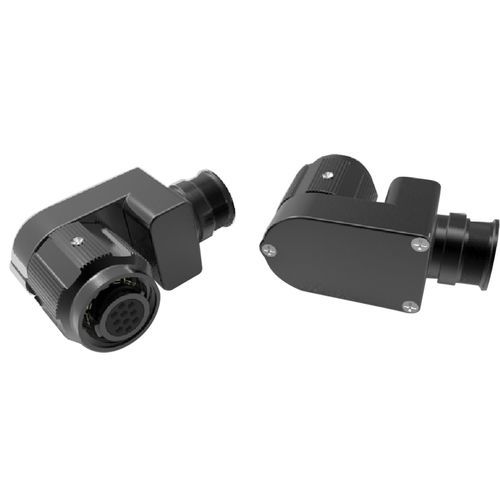

Conector RF 2M Python

en ángulo rectode perfil bajocircular

Descripción
Los conectores micro‑miniatura Amphenol 2M Python son la versión de enchufe en ángulo recto de perfil bajo de las series 2M801, 2M804 y 2M805. Incorporan acoplamiento roscado o desconexión rápida y capuchones integrados (solo estilo enchufe), proporcionando un blindaje EMI eficaz y una instalación compacta en panel. Hay doce disposiciones de contactos disponibles, de 3 a 130 contactos. Terminaciones estándar: crimpar o copa de soldadura (tamaño de contacto 23). Materiales: aluminio (olive drab cadmium, black zinc nickel, nickel, recubrimiento Durmalon) y acero inoxidable (pasivado, niquelado).

Características principales

• Conector circular micro‑miniatura
• Acoplamiento roscado o quick‑disconnect
• Capuchones integrados (solo enchufe)
• Excelente blindaje EMI
• Disponible en disposiciones 2M801, 2M804 y 2M805
• Terminaciones crimpar o copa de soldadura, contacto tamaño 23

Aplicaciones

• Comunicaciones en campo de batalla y sistemas C6ISR
• Vehículos terrestres
• Aviónica militar y aeronáutica comercial
• Misiles, UAV y plataformas aéreas
• Equipo portátil de combate

Beneficios del producto

• Ahorro de espacio: carcasa coudada de bajo perfil reduce la protuberancia en el panel
• Mantenimiento sencillo: placa trasera desmontable para extraer contactos
• Opciones de cableado ampliadas: múltiples entradas traseras por tamaño de conector

Materiales y recubrimientos

• Aluminio: Olive drab Cadmium, Black Zinc Nickel, Nickel, recubrimiento Durmalon
• Acero inoxidable: Pasivado, niquelado

Tipos de contactos y terminaciones

• 12 disposiciones de contactos (3 a 130 contactos según disposición)
• Tamaño de contacto 23
• Crimpar o copa de soldadura

Características medioambientales

• Ciclos de acoplamiento: 500 a 2 000
• Temperatura de funcionamiento: -65°C a 175°C
• Resistencia a la corrosión: 48 a 500 horas según material y recubrimiento
• Protección de entrada: IPX7 cuando está acoplado y totalmente cableado

Características eléctricas

• Conductividad carcasa‑a‑carcasa: 2,5 mΩ máx.
• Resistencia de aislamiento (ambiente): 5·10³ MΩ
• Clasificación de corriente de los contactos: hasta 5 A

Especificaciones técnicas

• Modelo: 2M Python (enchufe en ángulo recto de perfil bajo)
• Compatibilidad de series: 2M801, 2M804, 2M805
• Disposiciones de contactos: 12 disponibles (3 a 130 contactos)
• Tamaño de contacto y terminaciones: tamaño 23; crimpar o copa de soldadura
• Materiales: Aluminio (varios recubrimientos), Acero inoxidable (pasivado, niquelado)
• Ciclos de acoplamiento: 500–2 000
• Rango de temperatura: -65°C a 175°C
• Protección de entrada: IPX7 acoplado y totalmente cableado
• Conductividad carcasa‑a‑carcasa: 2,5 mΩ máx.
• Resistencia de aislamiento: 5·10³ MΩ
• Clasificación de corriente: hasta 5 A
