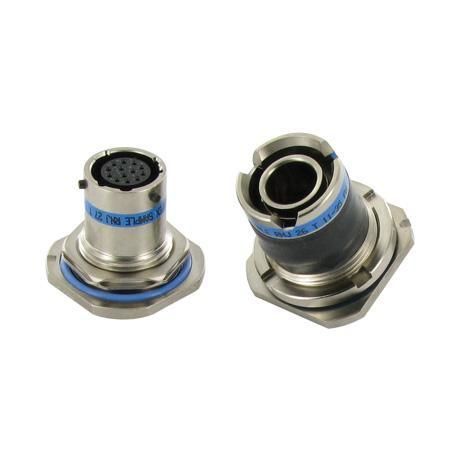

Conector óptico RNJ - HE308

de datosde alimentación eléctricatwinaxial

Descripción general
El conector rack y panel RNJ HE308, derivado de la familia HE308 / D38999 Serie I, está diseñado para aplicaciones en entornos exigentes que requieren acoplamiento ciego repetible entre un rack y un panel. Integra diseño scoop-proof, blindaje EMI con puesta a tierra de las carcasas antes del acoplamiento de contactos y múltiples sellos para alta resistencia a la humedad.

Características clave

• D erivado de HE308 / D38999 Serie I
• Ocho tamaños de carcasa (11 a 25)
• Capacidad de realineación y flotación en tres ejes para operaciones blind-mate
• Diseño 100% scoop-proof para proteger las clavijas
• Varias opciones de materiales y recubrimientos; versiones conformes a RoHS y REACH disponibles

Aplicaciones

• Comunicaciones en campo de batalla y sistemas C5ISR
• Vehículos terrestres acorazados y tácticos
• Aviónica militar y comercial
• Equipos de misiles y espaciales
• Racks industriales robustecidos

Beneficios del producto

• Diferentes estilos de receptáculo y enchufe (brida cuadrada, tuerca, brida doble/stand-off, brida reducida, carcasas traseras integradas)
• Permite la conexión entre un rack y un panel sin acoplar/desacoplar manualmente los conectores
• Utiliza los mismos contactos e inserts que las Series D38999 I & III para facilitar la logística
• Compatibilidad con numerosas carcasas traseras M85049 diseñadas para conectores D38999

Materiales y recubrimientos

• Carcasas de aluminio: Olive Drab Cadmium, Black Zinc Nickel, niquelado y otros acabados
• Opciones en acero inoxidable: pasivado (303 o 316L según especificación)
• Configuraciones conformes a RoHS / REACH disponibles

Tipos de contactos y terminaciones

• Más de 80 disposiciones de contactos disponibles
• Tamaños de contacto: desde 23 HD hasta 4/0
• Soporta señales, potencia, alta velocidad (coax, twinax, quadrax, Octomax) y terminales ópticos
• Terminaciones: crimp y PC-tail (versiones oro y estañado)

Características ambientales

• 500 ciclos de acoplamiento
• Rango de temperatura: -65°C a +175°C (según especificación)
• Resistencia a niebla salina: de 48 a 500 horas según material y recubrimiento
• Protección de ingreso: IPX7 cuando está acoplado y completamente cableado

Características eléctricas

• Resistencia de aislamiento (ambiente): 105 MΩ
• Clasificación de corriente de contacto: de 3 A a 500 A según tamaño/tipo de contacto

Normas y compatibilidad
El conector RNJ HE308 está calificado HE308 y derivado de D38999 Serie I. Acepta inserts D38999 Serie I y III y es compatible con contactos e inserts utilizados en la familia D38999. El soporte de terminales ópticos sigue las normas de interfaz óptica aplicables en familias de conectores similares.

Descripción adicional
La familia RNJ ofrece capacidad de acoplamiento ciego guiado con tolerancias de realineación en tres ejes para acomodar desalineaciones axiales, angulares y longitudinales durante el acoplamiento ciego. Una amplia gama de estilos de carcasa y acabados permite la adaptación a diversas restricciones mecánicas y ambientales.

Especificaciones técnicas

• Serie / Familia: RNJ (HE308 Rack & Panel Blind Mate)
• Tamaños de carcasa: 11 a 25 (8 tamaños)
• Disposiciones de contactos: hasta 128 contactos (compatibilidad D38999)
• Tipos de contactos: señal, potencia, alta velocidad, terminales ópticos
• Terminaciones: crimp, PC-tail (oro & estañado)
• Ciclos de acoplamiento: 500
• Rango de temperatura: -65°C a +175°C
• Protección de ingreso: IPX7 cuando está acoplado y completamente cableado
• Resistencia de aislamiento: 105 MΩ (ambiente)
• Clasificación de corriente: 3 A a 500 A (según tamaño/tipo de contacto)
• Materiales y recubrimientos: aluminio (varios recubrimientos incl. Olive Drab Cadmium, Black Zinc Nickel, Níquel), acero inoxidable (pasivado)
• Normas: derivado de D38999 Serie I, calificado HE308; acepta inserts D38999 Serie I & III
