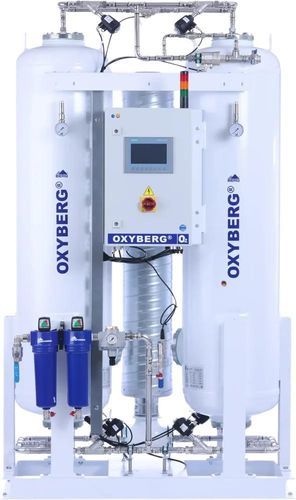

Generador de oxígeno de alta concentración OXYBERG®

para instalación de biogáspara la industria metalúrgicamédico

Descripción general Producir oxígeno in situ directamente a partir de aire comprimido con la gama OXYBERG® de generadores de oxígeno PSA. La gama comprende 18 modelos que ofrecen cinco grados de pureza configurables, desde el 90 % hasta el 95 %, y un caudal de oxígeno de 1,5 a 197,4 Nm³/h. Los sistemas están montados sobre bastidor para ocupar poco espacio y se fabrican en Alemania. Cómo funciona El aire ambiente (≈21 % de O₂, 78 % de N₂, ~1 % de Ar) se procesa mediante un sistema de adsorción por oscilación de presión (PSA) que utiliza tamices moleculares de zeolita: bajo presión, la zeolita adsorbe el nitrógeno y deja pasar el oxígeno (y el argón). Dos adsorbedores se alternan entre la adsorción y la regeneración para suministrar un flujo continuo de oxígeno. La tecnología PSA tiene una pureza máxima limitada a ~95 % debido al comportamiento del argón. Características principales

• Pureza ajustable: un mismo generador configurable en cinco grados de calidad (90 %–95 %), incluidas configuraciones para la norma Ph. Eur. 2455 (Oxígeno 93).
• Eficiencia energética: baja presión de funcionamiento y tiempos de ciclo optimizados para reducir el consumo eléctrico.
• Dimensiones compactas: el diseño montado sobre bastidor se integra en los sistemas de aire comprimido existentes.
• Servicio técnico en todo el mundo: prestado a través de la red de socios de BERG Kompressoren; ingeniería y fabricación en Alemania.
• Piezas de desgaste estándar: consumibles y filtros disponibles en el mercado para evitar la dependencia de productos exclusivos.
• Garantía: tres años de serie, ampliable a cinco años con un contrato de servicio.
• Opciones OEM: disponibles en el marco del programa OEM con personalización de marca, color y opciones de interfaz de usuario (HMI) y software.

Resumen técnico representativo Pureza del oxígeno: 90 % – 95 % Caudal de oxígeno (rango): 1,5 – 197,4 Nm³/h (gas producido) Demanda de aire comprimido: 16,5 – 2.171,4 Nm³/h (suministro de aire comprimido necesario) Presión de funcionamiento: 5 – 10 bar Gama de modelos (matriz de rendimiento nominal por modelo, valores en Nm³/h: O₂ = gas producto; aire comprimido = suministro de aire comprimido necesario) OXYBERG® 500 — 90 %: O₂ 2,1 / aire 23,1; 92 %: O₂ 1,9 / aire 20,9; 93 %: O₂ 1,7 / aire 18,7; 94 %: O₂ 1,6 / aire 17,6; 95 %: O₂ 1,5 / aire 16,5 OXYBERG® 600 — 90 %: O₂ 2,9 / Aire 31,9; 92 %: O₂ 2,6 / Aire 28,6; 93 %: O₂ 2,4 / Aire 26,4; 94 %: O₂ 2,3 / Aire 25,3; 95 %: O₂ 2,2 / Aire 24,2 OXYBERG® 700 — 90 %: O₂ 4,9 / Aire 53,9; 92 %: O₂ 4,5 / Aire 49,5; 93 %: O₂ 4,2 / Aire 46,2; 94 %: O₂ 3,9 / Aire 42,9; 95 %: O₂ 3,8 / Aire 41,8 OXYBERG® 800 — 90 %: O₂ 6,1 / Aire 67,1; 92 %: O₂ 5,7 / Aire 62,7; 93 %: O₂ 5,5 / Aire 60,5; 94 %: O₂ 5,2 / Aire 57,2; 95 %: O₂ 4,9 / Aire 53,9 OXYBERG® 900 — 90 %: O₂ 9,2 / Aire 101,2; 92 %: O₂ 8,5 / Aire 93,5; 93 %: O₂ 8,2 / Aire 90,2; 94 %: O₂ 7,7 / Aire 84,7; 95 %: O₂ 7,3 / Aire 80,3 OXYBERG® 1000 — 90 %: O₂ 12,4 / Aire 136,4; 92 %: O₂ 11,6 / Aire 127,6; 93 %: O₂ 11,1 / Aire 122,1; 94 %: O₂ 10,5 / Aire 115,5; 95 %: O₂ 10,1 / Aire 111,1 OXYBERG® 1100 — 90 %: O₂ 13,8 / Aire 151,8; 92 %: O₂ 13,3 / Aire 146,3; 93 %: O₂ 12,8 / Aire 140,8; 94 %: O₂ 12,4 / Aire 136,4; 95 %: O₂ 12,1 / Aire 133,1 OXYBERG® 1200 — 90 %: O₂ 18,9 / Aire 207,9; 92 %: O₂ 18,1 / Aire 199,1; 93 %: O₂ 17,4 / Aire 191,4; 94 %: O₂ 16,8 / Aire 184,8; 95 %: O₂ 15,9 / Aire 174,9 OXYBERG® 1300 — 90 %: O₂ 24,8 / Aire 272,8; 92 %: O₂ 23,3 / Aire 256,3; 93 %: O₂ 22,1 / aire 243,1; 94 %: O₂ 21,1 / aire 232,1; 95 %: O₂ 20,3 / aire 223,3 OXYBERG® 1400 — 90 %: O₂ 33,8 / Aire 371,8; 92 %: O₂ 33,2 / Aire 365,2; 93 %: O₂ 31,4 / Aire 345,4; 94 %: O₂ 30,1 / Aire 331,1; 95 %: O₂ 28,8 / Aire 316,8 OXYBERG® 1500 — 90 %: O₂ 44,6 / Aire 490,6; 92 %: O₂ 43,1 / Aire 474,1; 93 %: O₂ 41,6 / Aire 457,6; 94 %: O₂ 40,5 / Aire 445,5; 95 %: O₂ 39,1 / Aire 430,1 OXYBERG® 1600 — 90 %: O₂ 55,3 / Aire 608,3; 92 %: O₂ 53,2 / Aire 585,2; 93 %: O₂ 51,3 / Aire 564,3; 94 %: O₂ 49,6 / Aire 545,6; 95 %: O₂ 48,2 / Aire 530,2 OXYBERG® 1700 — 90 %: O₂ 65,8 / Aire 723,8; 92 %: O₂ 64,4 / Aire 708,4; 93 %: O₂ 62,1 / Aire 683,1; 94 %: O₂ 61,4 / Aire 675,4; 95 %: O₂ 59,8 / Aire 657,8 OXYBERG® 1800 — 90 %: O₂ 89,2 / Aire 981,2; 92 %: O₂ 86,2 / Aire 948,2; 93 %: O₂ 83,2 / Aire 915,2; 94 %: O₂ 81,0 / Aire 891,0; 95 %: O₂ 78,2 / Aire 860,2 OXYBERG® 1900 — 90 %: O₂ 110,6 / Aire 1 216,6; 92 %: O₂ 106,4 / Aire 1 170,4; 93 %: O₂ 102,6 / Aire 1 128,6; 94 %: O₂ 99,2 / Aire 1 091,2; 95 %: O₂ 96,4 / Aire 1 060,4 OXYBERG® 2000 — 90 %: O₂ 131,6 / Aire 1 447,6; 92 %: O₂ 128,8 / Aire 1 416,8; 93 %: O₂ 124,2 / Aire 1 366,2; 94 %: O₂ 122,8 / Aire 1 350,8; 95 %: O₂ 119,6 / Aire 1 315,6 OXYBERG® 3000 — 90 %: O₂ 165,9 / Aire 1 824,9; 92 %: O₂ 159,6 / Aire 1 755,6; 93 %: O₂ 153,9 / Aire 1 692,9; 94 %: O₂ 148,8 / Aire 1 636,8; 95 %: O₂ 144,6 / Aire 1 590,6 OXYBERG® 4000 — 90 %: O₂ 197,4 / Aire 2 171,4; 92 %: O₂ 193,2 / Aire 2 125,2; 93 %: O₂ 186,3 / Aire 2.049,3; 94 %: O₂ 184,2 / Aire 2.026,2; 95 %: O₂ 179,4 / Aire 1.973,4 Aplicaciones

• Hospitalar / Médico (configuraciones posibles para Oxígeno 93 según la Farmacopea Europea 2455; la idoneidad final requiere una verificación específica del proyecto y la configuración del sistema)
• Acuicultura / Piscicultura
• Tratamiento de aguas residuales / Ozono
• Tratamiento de agua
• Plantas de biogás
• Industria metalúrgica y siderúrgica
• Minería de oro
• Soplado de vidrio
• Laboratorios y otros procesos industriales

Notas El rendimiento del PSA depende de la calidad del aire comprimido, las condiciones ambientales y la configuración del sistema. Los valores de rendimiento indicados son nominales; se pueden solicitar al fabricante o al equipo de ingeniería fichas técnicas detalladas por modelo y dimensionamientos a medida. Características / especificaciones técnicas

• Tecnología: Adsorción por oscilación de presión (PSA) con tamices moleculares de zeolita.
• Grados de pureza: cinco grados seleccionables, desde el 90 % hasta el 95 % de O₂; grado médico del 93 % (Ph. Eur. 2455) disponible como configuración a medida.
• Rango de caudal (O₂ producto): 1,5 – 197,4 Nm³/h en toda la gama de modelos.
• Consumo de aire comprimido: 16,5 – 2.171,4 Nm³/h, dependiendo del modelo y la pureza.
• Presión de funcionamiento: 5 – 10 bar.
• Diseño: montado sobre bastidor; integración compacta en los sistemas de aire comprimido existentes.
• Origen y certificación: diseñado y fabricado en Alemania; conformidad con la Directiva PED 2014/68/UE (NB 2912).
• Servicio técnico y garantía: garantía estándar de tres años, ampliable a cinco años con contrato de mantenimiento; las piezas de recambio están disponibles de serie.
