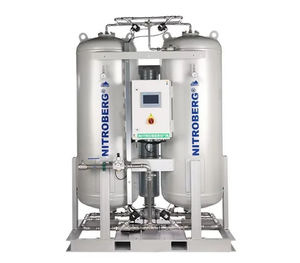

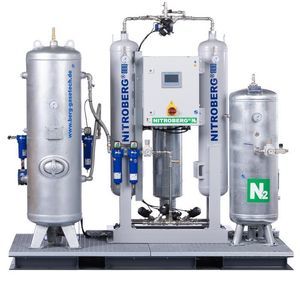

Generador de nitrógeno ultrapuro NITROBERG®

inertepuropara aplicaciones de alta pureza

Resumen
NITROBERG® produce nitrógeno in situ a partir de aire comprimido con purezas ajustables entre 97 % y 99,999 %. La gama se dimensiona para cubrir las necesidades del corte láser (pureza, presión y caudal) y evitar sobredimensionar equipos según valores máximos de ficha técnica.

Datos clave

• Pureza configurable: 97 % a 99,999 %
• Caudal de nitrógeno de la gama: hasta 1.709,1 Nm³/h
• Nivel sonoro típico: 55–78 dB(A)
• Conformidad: PED 2014/68/UE (organismo notificado NB 2912)

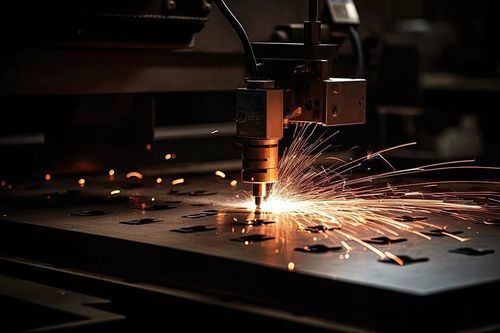

Qué aporta el nitrógeno en el corte láser
El corte con nitrógeno es por fusión: el láser funde el material y el gas de asistencia expulsa el baño de fusión. Al ser inerte, el nitrógeno produce bordes limpios sin óxido, reduciendo retrabajos. El proceso necesita simultáneamente caudal y presión; el consumo depende de boquilla, material y espesor.

Pureza recomendada por material

• Acero al carbono (corte con nitrógeno) — 99,9 % — borde limpio sin óxido
• Acero inoxidable, chapa fina — 99,9 % — corte habitual
• Acero inoxidable, borde visible o listo para soldar — 99,95 % — evita decoloración por oxígeno residual
• Acero inoxidable, espesores grandes — 99,95 % y superior — mayor tiempo de permanencia del fundido
• Aluminio — 99,95 % — formación de óxido rápida
• Piezas de precisión sin retrabajo — 99,999 % — casos especiales

Consumo de aire según pureza (factor aire)
Cada pureza requiere un volumen de aire comprimido por m³ de N₂. Factores indicativos:

• 97 % → 2,3
• 98 % → 2,3
• 99 % → 2,6
• 99,5 % → 2,9
• 99,9 % → 3,4
• 99,99 % → 4,6
• 99,995 % → 5,2
• 99,999 % → 6,4

Presión y boosters
Presiones típicas en la boquilla: 8–14 bar en inox, subiendo hacia 20 bar en grandes espesores y 22–30 bar en acero al carbono grueso con nitrógeno. La etapa PSA entrega alrededor de 10 bar (entrada ~7 bar(g)); presiones superiores se consiguen con un booster/etapa de compresión.

A demanda vs. con acumulador

• A demanda — el generador produce durante el corte; adecuado si la máquina opera ≳12 h/día o ≳100.000 Nm³/año.
• Con acumulador — el generador rellena un buffer y los picos se suministran desde el acumulador; permite equipos de menor tamaño.

Guía de dimensionamiento

• Calcule el caudal pico por máquina (diámetro de boquilla, presión y material) y aplique simultaneidad para varias máquinas.
• Elija la pureza según el acabado de borde requerido.
• Decida entre operación a demanda o con acumulador según horas de corte/día.
• Dimensione el compresor: caudal N₂ × factor aire según pureza; compruebe la calidad del aire (ISO 8573‑1:2010).

Tamaños NITROBERG® (ejemplos)

• NITROBERG® 1000 — N₂ 99,9%: 34,4 Nm³/h; aire comprimido 99,9%: 117,1 Nm³/h
• NITROBERG® 1100 — N₂ 99,9%: 45,1 Nm³/h; aire comprimido 99,9%: 153,3 Nm³/h
• NITROBERG® 1200 — N₂ 99,9%: 55,8 Nm³/h; aire comprimido 99,9%: 189,6 Nm³/h
• NITROBERG® 1300 — N₂ 99,9%: 78,7 Nm³/h; aire comprimido 99,9%: 267,6 Nm³/h
• NITROBERG® 1400 — N₂ 99,9%: 109,9 Nm³/h; aire comprimido 99,9%: 373,6 Nm³/h
• La gama alcanza hasta 1.709,1 Nm³/h para instalaciones mayores.

In situ vs tanques/botellas
Las botellas sirven para pruebas; los tanques criogénicos cubren picos pero implican alquiler, evaporación y logística. Generar in situ transforma costes recurrentes en inversión y electricidad, con amortización frecuente en pocos años según uso.

Ventajas y características

• Pureza ajustable según la necesidad real de corte.
• Repuestos y consumibles estándar disponibles en el mercado.
• Posibilidad de suministro como cadena (compresor, tratamiento, generador, acumulador, booster).
• Garantía estándar 3 años; ampliable mediante contrato de servicio.

Preguntas frecuentes (resumen)

• Consumo típico — Láser fibra 6 kW: ~40–60 Nm³/h; aumenta con espesor y presión.
• Pureza recomendada — normalmente 99,9 %–99,95 %; 99,999 % para casos de precisión extrema.
• Presión entregada — PSA ≈10 bar (entrada 7 bar(g)); booster para presiones mayores.
• ¿Necesito mayor compresor? — Multiplique caudal N₂ por factor aire para dimensionar el compresor y considere almacenamiento para reducir picos.

Especificaciones técnicas

• Marca / gama: NITROBERG® (BERG GaseTech)
• Pureza disponible: 97 % – 99,999 %
• Caudal de la gama: hasta 1.709,1 Nm³/h
• Presión PSA típica: 10 bar (entrada 7 bar(g))
• Requisito de aire comprimido: ISO 8573‑1:2010 clase 1.4.1
• Factores de aire y niveles sonoros: ver tabla anterior
• Boosters disponibles para presiones de boquilla elevadas
