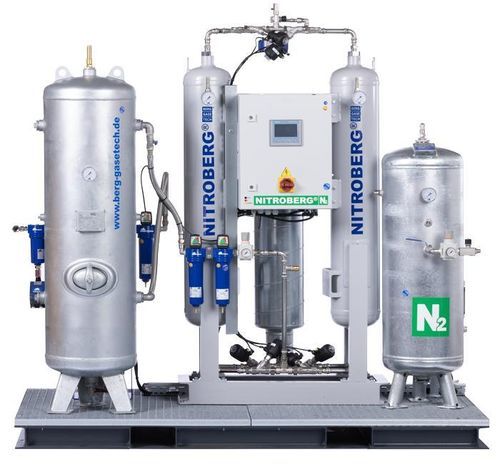

Generador de nitrógeno inerte NITROBERG®

secopara aplicaciones de alta purezaultrapuro

Resumen del producto
Un paquete de generación de nitrógeno montado sobre skid es un sistema completo para uso in situ, entregado preensamblado, precableado y probado en fábrica. El skid integra suministro y tratamiento de aire comprimido, un generador PSA NITROBERG® y un depósito tampón de N₂ para proporcionar una fuente de nitrógeno lista para su puesta en servicio. Cobertura de la gama plug-and-play: NITROBERG® 500–1000. Diseño y fabricación por Berg GaseTech con soporte del grupo BERG.

Certificaciones y datos clave

• PED 2014/68/UE · NB 2912
• Pureza N₂: 97 % – 99,999 % (configurable)
• Skid plug-and-play: preensamblado, precableado, probado en fábrica

Componentes incluidos
El skid estándar integra todos los componentes necesarios para producir y suministrar nitrógeno en el lugar. Elementos típicos:

• Compresor de tornillo (opcional: KOMPBERG®)
• Separador de agua con Bekomat
• Depósito de aire comprimido (húmedo)
• Prefiltro (PUREBERG®)
• Secador DRYBERG® frigorífico o por adsorción
• Filtro fino
• Filtro superfino (PUREBERG®, libre de aceite)
• Torre de carbón activo
• Filtro de polvo
• Depósito de aire comprimido (seco)
• Generador de nitrógeno PSA NITROBERG® (núcleo del sistema)
• Depósito de nitrógeno comprimido (tampón N₂)
• Regulador de caudal/presión y filtro de nitrógeno

Configuraciones plug-and-play
Seis configuraciones preingenierizadas para aplicaciones típicas. Caudales N₂ @99 %:

• NITROBERG® 500 — 7,1 Nm³/h · Depósito N₂ 90 L · Depósito aire 150 L
• NITROBERG® 600 — 12,8 Nm³/h · Depósito N₂ 90 L · Depósito aire 150 L
• NITROBERG® 700 — 19,9 Nm³/h · Depósito N₂ 150 L · Depósito aire 150 L
• NITROBERG® 800 — 28,4 Nm³/h · Depósito N₂ 250 L · Depósito aire 350 L
• NITROBERG® 900 — 43,7 Nm³/h · Depósito N₂ 350 L · Depósito aire 500 L
• NITROBERG® 1000 — 59,6 Nm³/h · Depósito N₂ 500 L · Depósito aire 500 L

Ventajas

• Huella única de skid con bastidor de acero reforzado, placas de aluminio y hueco para carretilla para facilitar la colocación.
• Despliegue más rápido gracias al tuberizado, cableado y lógica de control montados en fábrica.
• Compresor integrado opcional (KOMPBERG®) o posibilidad de conexión a suministro de aire comprimido existente.
• Responsabilidad única del proveedor para ingeniería, entrega, puesta en marcha y soporte dentro del Grupo BERG.
• Documentación entregada con cada paquete: planos de montaje, P&ID, esquemas eléctricos, manuales y listas de repuestos.

Aplicaciones
Laboratorios y espectrometría de masas, envasado alimentario y MAP, procesos químicos (inertización, purga), operaciones de petróleo y gas, inertización en aeronáutica y suministros industriales de caudal medio. Caudales superiores se gestionan con plantas contenedorizadas a medida.

Especificaciones técnicas

• Familia de producto: NITROBERG® plug-and-play (500–1000).
• Pureza N₂: 97 % – 99,999 % (configurable).
• Rango de caudales típicos @99 %: 7,1 / 12,8 / 19,9 / 28,4 / 43,7 / 59,6 Nm³/h (500→1000).
• Depósitos tampón N₂: 90 L a 500 L según configuración.
• Depósitos de aire: 150 L a 500 L según configuración.
• Tratamiento de aire incluido: filtración PUREBERG®, secador DRYBERG®, torre de carbón activo, filtración fina y superfina.
• Opcional: compresor KOMPBERG® integrado o conexión a red de aire existente.
• Skid: preensamblado, precableado y probado en fábrica con hueco para carretilla.
• Cumplimiento: PED 2014/68/UE (módulo B) mencionado; marcado CE según configuración.
• Documentación completa y garantía estándar de tres años, ampliable mediante contrato de servicio.
