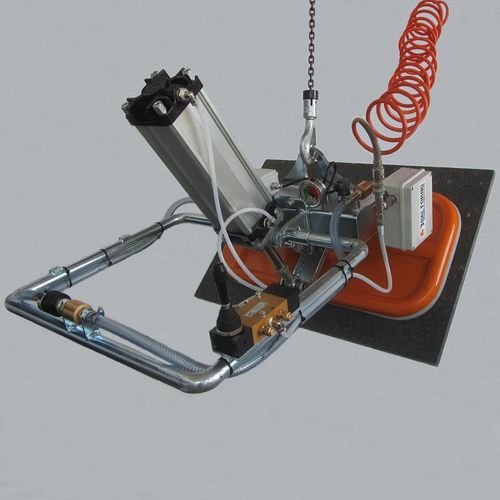

Elevador de ventosas para placa de vídrio M series

para piezas planaspara chapaspara placas

Descripción del producto
Unidad de manipulación rápida y sencilla, diseñada para uso continuo y exigente bajo gancho. Construcción compacta con depósito de vacío, vacuómetro y dispositivos de seguridad con alarmas acústicas y luminosas. Junta de caucho flexible y resistente que permite la sujeción de múltiples acabados superficiales (en bruto, pulido, abrillantado, flameado, bocciardado, arenado, etc.).

Aplicación
Apta para el izado de materiales sólidos, no porosos y de superficie plana: paneles a medida, baldosas, frisos, peldaños, losas pequeñas, chapas metálicas y cristales.

Características

• Fabricada en aleaciones ligeras y acero galvanizado; plato de aluminio inyectado para resistencia a la corrosión
• Reemplazo rápido y fácil del anillo de estanqueidad de caucho
• Inclinación neumática 0°–90° para elevar y colocar en horizontal y vertical
• Eje de pivote situado cerca del plato para facilitar el posicionamiento vertical
• Maneta con inclinación regulable para mayor control del operario
• Alarma de fuga de vacío desmontable y recargable con zumbador y luces, activada por un interruptor de vacío; cargador de batería separado
• Válvulas unidireccionales para mantener el vacío en caso de corte de manguera o pérdida de fuente de vacío
• Válvula deslizante ON/OFF con dispositivo de bloqueo contra liberaciones accidentales
• Cumple la Directiva de Máquinas de la UE (marcado CE)

Opciones de alimentación
El vacío se genera mediante bomba eléctrica o generador de vacío por aire comprimido (Venturi). Suministro típico: bomba de vacío eléctrica + manguera de conexión + ventosa. Opciones: motores eléctricos monofásicos o en corriente continua para instalaciones móviles (carretillas elevadoras, grúas hidráulicas) o motores de combustión interna. Unidades personalizables según requisitos del cliente.

Documentación disponible
Se dispone de hojas técnicas, esquemas de configuración de ventosas e instrucciones de instalación/uso para este producto.

Especificaciones técnicas

• Serie: M series
• Capacidad: 100–3000 kg (según modelo)
• Materiales adecuados: paneles, baldosas, losas, chapas metálicas, vidrio — sólidos y no porosos
• Construcción: aleaciones ligeras y acero galvanizado; plato en aluminio fundido
• Junta: caucho flexible y resistente apto para múltiples acabados
• Inclinación: neumática 0°–90°
• Eje de pivote: cercano al plato para facilitar el posicionamiento vertical
• Maneta: inclinación regulable
• Seguridad: depósito de vacío; vacuómetro; alarma desmontable recargable con zumbador y luces; válvulas unidireccionales; válvula deslizante ON/OFF con bloqueo
• Alimentación/generación de vacío: bomba eléctrica o Venturi de aire comprimido; opciones monophasicas, CC o motores de combustión
• Normas: Directiva de Máquinas UE (CE)
• Modelos de ejemplo: M 3570/AC/P, M 5085/AC/P
