Elevador de ventosas para placa de vídrio L series

para piezas planaspara chapaspara placas

Visión general

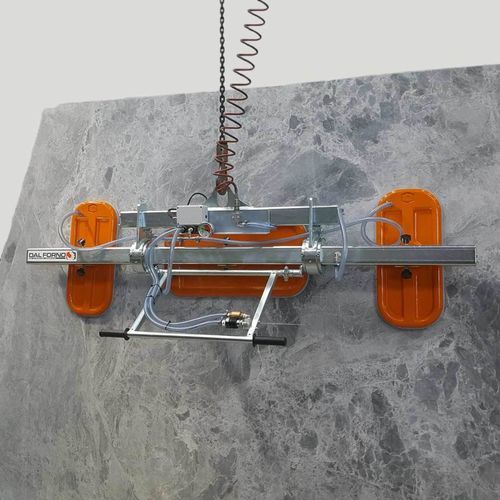

Elevador de vacío de tres ventosas. Capacidad: 500 a 1500 kg. Adecuado para izar materiales sólidos, no porosos y con superficie plana como paneles a medida, baldosas, tiras, escaleras, pequeñas losas, chapas metálicas y cristales de ventanas.

Descripción
Unidad de manipulación rápida y sencilla, de construcción compacta y resistente, diseñada para uso continuo y en condiciones intensas. Ideal como dispositivo de elevación bajo gancho y complemento de equipos de elevación. Equipada con depósito de vacío, dispositivos de seguridad con alarmas acústicas y visuales, y manómetro. Un sello de caucho flexible y característico proporciona agarre duradero en múltiples acabados de superficie (crudo, pulido, biselado, flameado, martillado, arenado).

Características

• Fabricada con aleaciones ligeras y acero galvanizado; placa de aluminio fundido — larga vida y resistente a la corrosión.
• Cambio rápido y sencillo del anillo de sellado de caucho.
• Inclinación manual de 0° a 90° para levantar y colocar materiales en horizontal y vertical.
• Eje de pivote cercano a la ventosa para facilitar la colocación vertical.
• Inclinación regulable del mango de maniobra.
• Alarma recargable por pérdida de vacío con zumbador y luces de advertencia activadas por un interruptor de vacío; incluye cargador de batería separado.
• Válvulas unidireccionales para mantener el vacío en caso de corte de tubería o pérdida de vacío.
• Válvula deslizante ON/OFF con dispositivo de bloqueo para evitar liberaciones accidentales.
• Cumple con la Directiva de Máquinas de la UE (marcado CE).

Alimentación / generación de vacío
El vacío puede generarse mediante una bomba de vacío eléctrica o mediante un generador de vacío Venturi accionado por aire comprimido. Configuración típica: bomba de vacío eléctrica + tubo de conexión + ventosa de succión. Para aplicaciones especiales se pueden suministrar bombas con motores monofásicos, motores de corriente continua (para instalación en carretilla elevadora o grúa hidráulica) o motores de combustión interna.

Configuraciones y accesorios disponibles
Están disponibles varias configuraciones de ventosa para adaptar el elevador a formas y materiales específicos. Se pueden suministrar unidades especiales a medida y versiones con inclinación neumática bajo pedido.

Especificaciones técnicas

• Serie / familia de modelos: L series.
• Rango de capacidad: 500–1500 kg.
• Materiales adecuados: sólidos, no porosos, superficies planas (paneles, baldosas, losas, chapas metálicas, vidrio, escaleras, tiras).
• Materiales de construcción: componentes en aleación ligera y acero galvanizado; placa de aluminio fundido.
• Sello de caucho: flexible, duradero; apto para múltiples acabados de superficie (crudo, pulido, biselado, flameado, martillado, arenado).
• Inclinación: 0°–90° para manipulación horizontal y vertical.
• Pivote: eje situado cerca de la ventosa para facilitar la colocación vertical.
• Mango: inclinación ajustable para maniobrar.
• Seguridad: depósito de vacío; alarmas acústicas y visuales; manómetro; alarma recargable por fuga de vacío con zumbador y luces de advertencia; válvulas unidireccionales; válvula deslizante ON/OFF con bloqueo.
• Fuentes de vacío: bomba de vacío eléctrica; generador Venturi de aire comprimido; bombas opcionales monofásicas, DC o de combustión interna.
