Elevador de ventosas para chapa metálica X series

para placa de vídriopara piezas planaspara placas

Resumen del producto

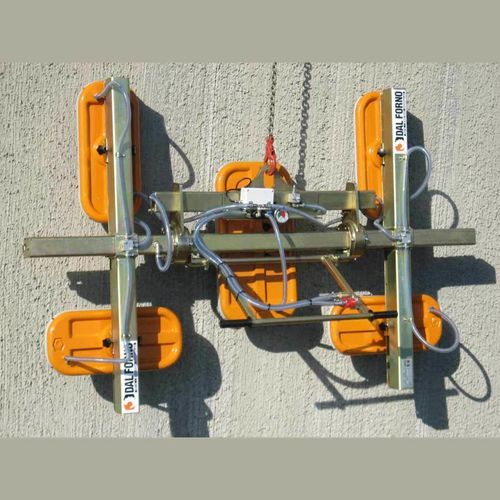

Série X | inclinación manual — Elevador por vacío de 5 ventosas. Capacidad: 500 a 1500 kg. Adecuado para izar materiales sólidos no porosos con superficie plana: paneles cortados a medida, baldosas, listones, escalones, losas pequeñas, chapas metálicas, cristales de ventanas.

Descripción general
Unidad de elevación compacta y robusta para uso continuo y de gran exigencia. Dispositivo bajo gancho ideal y complemento de equipos de elevación. Equipo con depósito de vacío y dispositivos de seguridad integrados con alarmas acústicas y visuales y vacuómetro. Junta de caucho flexible que asegura una sujeción eficaz en diversos acabados superficiales (en bruto, pulido, rectificado, flameado, abujardado, chorreado, etc.).

Características

• Fabricado con aleaciones ligeras y acero galvanizado; platinas de fundición de aluminio para mayor vida útil y resistencia a la corrosión.
• Repuesto rápido y sencillo del anillo de sellado de caucho.
• Inclinación manual regulable de 0° a 90° para izado y colocación en horizontal y vertical.
• Eje de pivote cercano a la ventosa para facilitar el posicionamiento vertical.
• Inclinación ajustable del mango de maniobra para ergonomía del operario.
• Alarma de pérdida de vacío desmontable y recargable con zumbador y luces de advertencia activadas por un interruptor de vacío; cargador de batería separado incluido.
• Válvulas unidireccionales para mantener el vacío en caso de rotura de conductos o pérdida de vacío.
• Válvula deslizante ON/OFF con dispositivo de bloqueo contra liberaciones accidentales.
• Diseñado conforme a la Directiva de Maquinaria CE.

Opciones de alimentación
El vacío se genera mediante bomba eléctrica o generador de vacío por aire comprimido (Venturi). El suministro típico incluye bomba de vacío eléctrica, manguito de conexión y ventosas. Para aplicaciones especiales se pueden suministrar bombas con motores monofásicos, motores de corriente continua (para montaje en carretillas elevadoras o grúas hidráulicas) o motores de combustión interna.

Especificaciones técnicas

• Serie: X series (elevador por vacío de 5 ventosas)
• Rango de capacidad: 500–1500 kg
• Configuración de ventosas: cinco ventosas
• Inclinación: manual, 0°–90°
• Materiales: aleaciones ligeras, acero galvanizado, platinas de aluminio fundido
• Sellado: junta de caucho flexible y duradera; anillo reemplazable rápidamente
• Sistema de vacío: depósito incluido; opciones de bomba eléctrica o generador Venturi
• Seguridad: alarmas acústicas y visuales, vacuómetro, alarma desmontable recargable, válvulas unidireccionales, válvula ON/OFF con bloqueo
• Mango: inclinación regulable; eje de pivote cerca de la ventosa
• Normativa: conforme a la Directiva de Maquinaria CE
