Elevador de ventosas para chapa metálica S series

para placa de vídriopara piezas planaspara placas

Resumen del producto

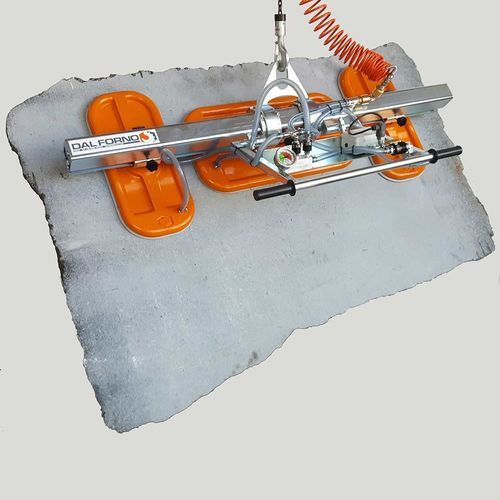

Elevador por vacío de tres platos. Capacidad: 370 a 1500 kg. Adecuado para elevar materiales sólidos, no porosos, con superficie plana: paneles cortados a medida, baldosas, tiras, escaleras, losas pequeñas, chapas metálicas y cristales de ventanas.

Diseño y seguridad
Unidad de manejo rápida y sencilla, de construcción compacta y robusta, apta para uso continuo y pesado. Dispositivo de elevación bajo gancho, complemento de equipos de elevación. Equipado con depósito de vacío, dispositivos de seguridad con alarma acústica y luminosa y vacuómetro. La junta de goma distintiva, flexible y resistente permite el agarre de distintos acabados superficiales (en bruto, pulido, bruñido, flameado, martillado, arenado, etc.).

Características

• Construido con aleaciones ligeras y acero galvanizado; placa de aluminio moldeado para larga vida y resistencia a la corrosión
• Reemplazo rápido y fácil del anillo de sellado de goma
• Inclinación manual de 0° a 90° para levantar y colocar materiales en horizontal y vertical
• Eje de pivote cerca de la placa para facilitar el posicionamiento vertical
• Inclinación ajustable del mango de maniobra
• Alarma de fugas de vacío desmontable y recargable con zumbador y luces de advertencia activadas por un interruptor de vacío; cargador de batería separado
• Válvulas unidireccionales para mantener el vacío en caso de corte de tubería o pérdida de vacío
• Válvula deslizante ON/OFF con bloqueo para evitar liberaciones accidentales
• En conformidad con la Directiva de Máquinas CE para el marcado CE

Opciones de alimentación
El vacío puede generarse mediante una bomba eléctrica o mediante un generador de vacío por aire comprimido (Venturi). La unidad suele consistir en una bomba de vacío eléctrica, tubería de conexión y ventosa de succión. La bomba debe colocarse cerca del puesto de trabajo. Para aplicaciones especiales se pueden suministrar bombas con motores monofásicos, motores de corriente continua (para instalación en carretillas elevadoras y grúas hidráulicas) o motores de combustión interna.

Descargas
Datos técnicos e instrucciones de instalación disponibles para descarga.

Características / especificaciones técnicas

• Serie: S series (tres platos)
• Rango de capacidad: 370 a 1500 kg
• Materiales adecuados: materiales no porosos de superficie plana (paneles, baldosas, tiras, escaleras, losas pequeñas, chapas, cristales)
• Materiales de construcción: aleaciones ligeras y acero galvanizado; placa de aluminio moldeado
• Sellado: junta de goma flexible y reemplazable apta para varios acabados
• Inclinación: inclinación manual 0°–90°
• Pivote: eje de giro cerca de la placa para facilitar el posicionamiento vertical
• Mango: inclinación del mango de maniobra ajustable
• Alarma: alarma de fuga de vacío desmontable y recargable con zumbador y luces; cargador de batería separado
• Válvulas: válvulas unidireccionales para mantener el vacío en caso de corte/pérdida
• Control: válvula deslizante ON/OFF con dispositivo de bloqueo contra liberación accidental
• Normas: conforme a la Directiva de Máquinas CE
