Elevador de ventosas para placa de vídrio S series

para piezas planaspara chapaspara placas

Resumen

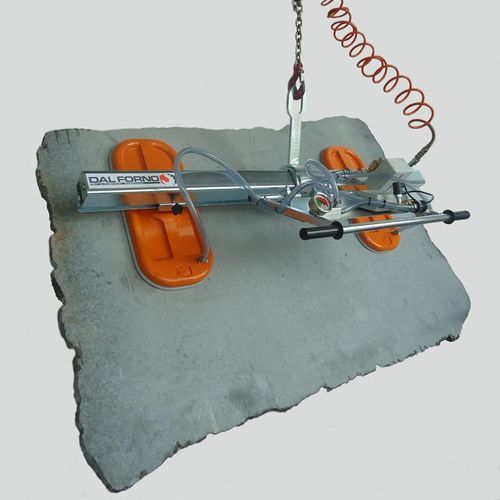

Elevador por vacío de dos platos serie S con inclinación manual. Capacidad: 250–1000 kg. Indicado para levantar materiales sólidos no porosos y con superficie plana como paneles a medida, baldosas, tiras, escalones, pequeñas losas, chapas metálicas y vidrio para ventanas.

Descripción general
Unidad compacta y robusta para uso industrial continuo. Diseñada como equipo de elevación bajo gancho para complementar grúas y carretillas. Equipada con depósito de vacío integrado, dispositivos de seguridad con alarmas acústicas y luminosas, y vacuómetro. La junta de goma flexible y duradera se adapta a distintos acabados superficiales (bruto, pulido, rectificado, flameado, abujardado, arenado).

Características

• Construcción en aleaciones ligeras y acero galvanizado; platos de aluminio fundido para resistencia a la corrosión.
• Reemplazo rápido y sencillo del anillo de estanqueidad de goma.
• Rango de inclinación manual 0°–90° para manipular materiales en posición horizontal y vertical.
• Eje de giro situado cerca del plato para facilitar el posicionamiento vertical.
• Inclinación del asa de maniobra regulable.
• Alarma de fuga de vacío desmontable y recargable con zumbador y luces de aviso, activada por un interruptor de vacío; cargador separado suministrado.
• Válvulas antirretorno para mantener el vacío en caso de corte de mangueras o pérdida de alimentación.
• Válvula deslizante ON/OFF con dispositivo de bloqueo para evitar liberaciones accidentales.
• Construido conforme a la Directiva de Máquinas CE.

Alimentación y generación de vacío
El vacío puede generarse mediante bomba eléctrica o generador Venturi (aire comprimido). Configuración típica: bomba de vacío eléctrica + manguera de conexión + ventosas. Opcionalmente se suministran bombas con motores monofásicos, de corriente continua (para carretillas o grúas hidráulicas) o motores de combustión interna para aplicaciones especiales.

Descargas
Ficha técnica e instrucciones de servicio disponibles en formato PDF para descarga.

Especificaciones técnicas

• Serie: serie S (configuración de dos platos)
• Rango de capacidad: 250 kg a 1000 kg
• Materiales aptos: materiales sólidos, no porosos, con superficies planas (paneles, baldosas, tiras, escalones, pequeñas losas, chapas metálicas, vidrio)
• Materiales de construcción: aleaciones ligeras, acero galvanizado; platos de aluminio fundido
• Junta: anillo de goma reemplazable, flexible y duradero
• Inclinación: manual 0°–90°
• Seguridad: depósito de vacío, vacuómetro, alarmas acústicas y luminosas, válvulas antirretorno, válvula ON/OFF con bloqueo
• Alarma: alarma de fuga de vacío desmontable y recargable con zumbador y luces; cargador separado
• Alimentación: bombas eléctricas o generadores Venturi; opciones con motores DC o de combustión interna
• Conformidad: Directiva de Máquinas CE
