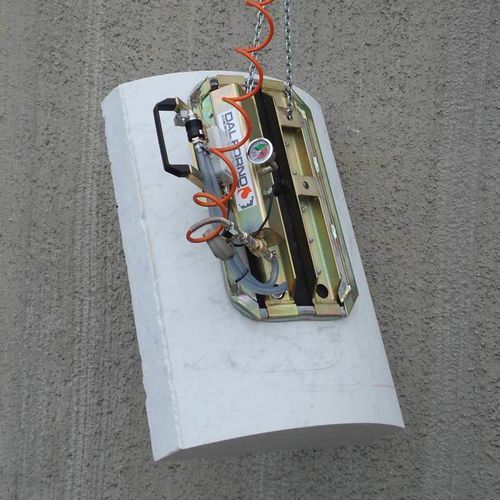

Elevador de ventosas para cargas cilíndricas OMNIA series

verticalhorizontalajustable

Resumen
Ventosa flexible para elevación por vacío. Capacidad: 100 a 800 kg. Adecuada para levantar sectores de columnas, cascos cilíndricos, superficies cóncavas o convexas, pulidas o rugosas.

Resumen del producto
OMNIA es una ventosa flexible patentada de deformación variable diseñada para la elevación y manipulación de piezas curvilíneas. Fabricada con materiales compuestos y aleaciones ligeras para flexibilidad, seguridad y durabilidad. La junta de sellado es un anillo de goma flexible y resistente que permite la sujeción de diversos acabados superficiales (en bruto, pulido, rectificado, flameado, bocciardado, arenado, etc.).

Características

• Construcción: componentes en aleación ligera, acero galvanizado y placa de fundición de aluminio — larga vida útil y resistencia a la corrosión.
• Sustitución rápida y sencilla del anillo de sellado de goma.
• Inclinable 0°–90° para manipulación horizontal y vertical.
• Eje de pivote situado cerca de la ventosa para facilitar el posicionamiento vertical.
• Inclinación ajustable del mango de maniobra.
• Alarma de fugas de vacío desmontable y recargable con zumbador y luces de advertencia activadas por un interruptor de vacío; cargador de batería separado.
• Válvulas unidireccionales para mantener el vacío en caso de corte de tuberías o pérdida de vacío.
• Válvula de control deslizante ON/OFF con dispositivo de bloqueo para evitar la liberación accidental.
• Conforme a la Directiva de Máquinas de la UE para el marcado CE.

Alimentación / generación de vacío
El vacío puede generarse mediante una bomba de vacío eléctrica o un generador Venturi de aire comprimido. El suministro típico incluye bomba de vacío eléctrica, tubo de conexión y ventosa. Opciones: bombas monofásicas o con motor DC (para instalación en carretillas o grúas hidráulicas) y motores de combustión interna para aplicaciones específicas.

Configuraciones y modelos
Variantes disponibles: OMNIA 300, OMNIA 300/AC, OMNIA 400 y OMNIA 800. Se pueden diseñar configuraciones especiales para requisitos concretos.

Descargas
Fichas técnicas, configuraciones de modelos e instrucciones de instalación disponibles para descarga.

Características técnicas

• Denominación: OMNIA (ventosa flexible para vacío).
• Rango de capacidad: 100–800 kg (según modelo).
• Adecuada para: sectores de columnas, cascos cilíndricos, formas cóncavas y convexas; compatible con múltiples acabados superficiales.
• Materiales: aleaciones ligeras, acero galvanizado, placa de fundición de aluminio, materiales compuestos para la ventosa.
• Sellado: anillo de goma flexible, fácilmente reemplazable.
• Inclinación: 0°–90° para manipulación horizontal y vertical.
• Eje de pivote: próximo a la ventosa.
• Mango: inclinación ajustable.
• Alarma de vacío: desmontable, recargable, con zumbador y luces, activada por interruptor de vacío; cargador separado.
• Válvulas de seguridad: válvulas unidireccionales para mantener el vacío en caso de corte de tuberías o pérdida de vacío.
• Válvula de control: válvula deslizante ON/OFF con dispositivo de bloqueo.
• Generación de vacío: bomba eléctrica o Venturi; opciones para bombas monofásicas, accionadas en CC o motores de combustión.
• Conformidad: Directiva de Máquinas CE (UE).
