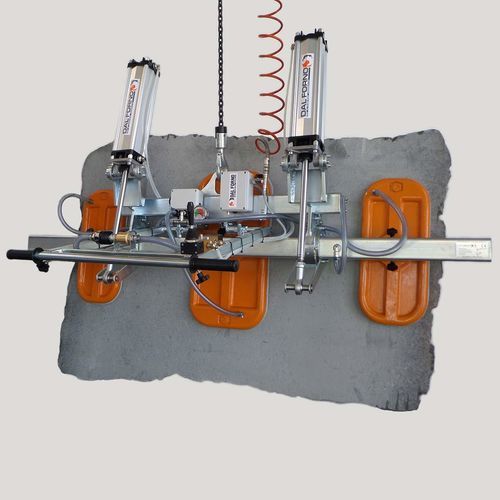

Elevador de ventosas para placa de vídrio L series

para piezas planaspara chapaspara placas

Descripción del producto
Capacidad: 500–1500 kg.
Apto para levantar materiales sólidos no porosos con superficie plana, como paneles a medida, azulejos, tiras, pequeñas losas, placas metálicas y cristales de ventana.

Descripción general
Unidad de elevación compacta y resistente para uso continuo y de gran intensidad. Incluye depósito de vacío, vacuómetro y alarmas de seguridad integradas (acústicas y luminosas). El cierre de goma flexible garantiza una sujeción eficaz sobre diversos acabados superficiales (crudo, pulido, alisado, flameado, bocciardado, arenado, etc.). El basculamiento neumático permite manipular en posiciones horizontales y verticales.

Características

• Construcción: aleación ligera y acero galvanizado; plato de fundición de aluminio para resistencia a la corrosión
• Reemplazo rápido del anillo de estanqueidad de caucho
• Rango de inclinación 0°–90° para elevar y depositar materiales en horizontal y vertical
• Eje de pivote cerca de la ventosa para facilitar la posición vertical
• Inclinación ajustable del mango de maniobra
• Alarma de pérdida de vacío desmontable y recargable con zumbador y luces de aviso activadas por un interruptor de vacío; cargador de batería separado
• Válvulas unidireccionales para mantener el vacío en caso de rotura de tuberías o pérdida
• Válvula deslizante ON/OFF con dispositivo de bloqueo para evitar liberación accidental
• Cumple con la Directiva de Máquinas CE

Opciones de alimentación
El vacío puede generarse mediante bomba eléctrica o generador de vacío por aire comprimido (Venturi). El suministro habitual incluye bomba de vacío eléctrica + tubo de conexión + ventosa. Opciones disponibles: motores monofásicos, motores de CC (para carretillas elevadoras/grúas hidráulicas) o motores de combustión interna para aplicaciones especiales.

Notas
Se ofrecen múltiples configuraciones y diseños a medida para satisfacer requisitos específicos. Versiones especiales incluyen elevadores de tres ventosas con basculamiento manual y modelos personalizados bajo pedido.

Especificaciones técnicas

• Sistema: serie L
• Rango de capacidad: 500–1500 kg
• Materiales adecuados: sólidos no porosos con superficie plana (paneles, azulejos, tiras, pequeñas losas, placas metálicas, cristales)
• Materiales de construcción: aleación ligera, acero galvanizado, plato de fundición de aluminio
• Bascuamiento: neumático, 0°–90°
• Sistema de vacío: depósito y vacuómetro
• Sistemas de seguridad: alarmas acústicas y visuales; unidad de alarma desmontable y recargable
• Válvulas: válvulas unidireccionales de mantenimiento de vacío; válvula ON/OFF con bloqueo
• Junta: anillo de sellado de caucho flexible y reemplazable
• Mantenimiento: reemplazo rápido del anillo de sellado
• NORMAS: cumplimiento de la Directiva de Máquinas CE
