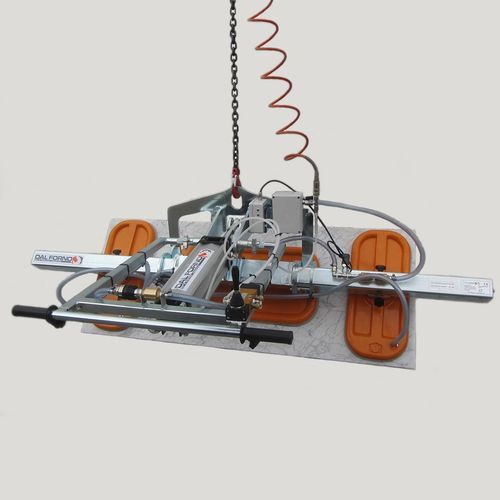

Elevador de ventosas para chapa metálica VL series

para placa de vídriopara piezas planaspara losas de piedra

Descripción general
Elevador de vacío para piedra diseñado para la manipulación de materiales sólidos no porosos con superficies planas, como paneles de mármol y granito, baldosas, listones, escaleras, losas pequeñas, placas metálicas y vidrio para ventanas. Diseño compacto apto para uso industrial continuado.

Serie y capacidad
Serie VL
Capacidad: 400 a 1200 kg

Principales ventajas
Sistema de manipulación por vacío con basculamiento neumático compacto y disposición de ventosas configurable para elevación precisa y segura.

Seguridad y estanqueidad
Provisto de un depósito de vacío a bordo y dispositivos de seguridad que incluyen alarmas acústicas y luminosas activadas por un interruptor de vacío. Junta de goma diseñada para agarrar distintos acabados superficiales (pulido, lijado, flameado, apisonado, arenado, bruto, etc.).

Configuraciones de ventosas

• Disponibles múltiples configuraciones de ventosas según las necesidades de manipulación; esta unidad se suministra con disposición de tres ventosas.

Funcionamiento y opciones de alimentación
Generación de vacío mediante bomba de vacío eléctrica o generador Venturi por aire comprimido. Suministro típico: bomba eléctrica + manguera de conexión + ventosa de vacío. Bombas disponibles en monofásica, corriente continua (para montaje en carretilla o grúa hidráulica) o motores de combustión interna para aplicaciones especiales.

Características

• Construcción en aleación ligera y acero galvanizado; fondo de fundición de aluminio para resistencia a la corrosión.
• Reemplazo rápido del anillo de cierre de goma.
• Inclinación de 0° a 90° para manipulación horizontal y vertical.
• Eje de pivote situado cerca de la ventosa para facilitar el posicionamiento vertical.
• Inclinación ajustable del mango de maniobra.
• Alarma de fuga de vacío extraíble y recargable con zumbador y luces de aviso, activada por interruptor de vacío; cargador de batería separado.
• Válvulas unidireccionales para mantener el vacío en caso de rotura/corte de mangueras.
• Válvula deslizante ON/OFF con dispositivo de bloqueo para evitar liberaciones accidentales.
• Diseñado y fabricado conforme a la Directiva de maquinaria CE.

Usos y aplicaciones
Indicado para izado seguro y colocación precisa de paneles de piedra (mármol, granito), baldosas, losas pequeñas, placas metálicas y vidrio en entornos industriales y de construcción.

Especificaciones técnicas

• Serie: VL
• Rango de capacidad: 400 - 1200 kg
• Rango de inclinación: 0° a 90°
• Seguridad del vacío: depósito de vacío más alarmas acústica y luminosa
• Sellado: junta de goma flexible y resistente para múltiples acabados superficiales
• Materiales: componentes en aleación ligera, acero galvanizado, fondos en fundición de aluminio
• Alarma: alarma de fuga de vacío extraíble y recargable con zumbador y luces de aviso; activada por interruptor de vacío; cargador de batería separado
• Válvulas: válvulas unidireccionales para mantener el vacío en caso de rotura/corte de mangueras
• Válvula de control: válvula deslizante ON/OFF con dispositivo de bloqueo
• Opciones de alimentación: bomba de vacío eléctrica o generador Venturi a aire comprimido; bombas disponibles en monofásica, corriente continua o variantes con motor de combustión interna
• Conformidad: Directiva de maquinaria CE
