Elevador de ventosas en cruz VX series

de bastidorpara mármolpara placas

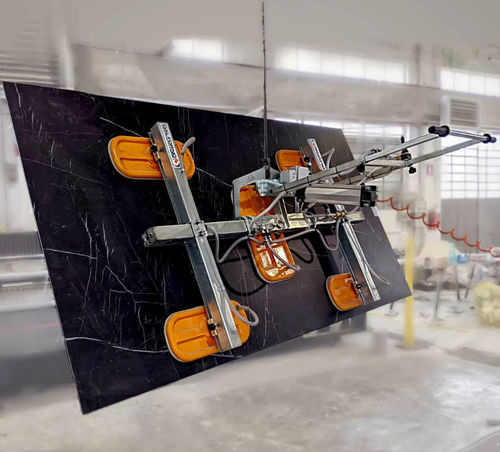

Descripción del producto El elevador de vacío serie VX con cinco ventosas es una pinza de succión accionada por aire para el manejo de grandes losas y placas. Apto para mármol, granito, piedras frágiles y preciosas (ónix), cemento, cerámica, gres, porcelana de gran formato, Laminam® Dekton® y otros materiales finos de gran dimensión, así como chapas metálicas. Rango de capacidad: 250–1400 kg. Estructura de acero compacta y robusta con depósito de reserva de vacío y ventosas deslizantes para posicionamiento preciso.

Características

• Inclinación neumática 0°–90° mediante un único cilindro para manejo horizontal y vertical
• Las ventosas deslizan a lo largo de las vigas transversales y estas sobre la viga principal para un ajuste de precisión
• Componentes en aleación ligera y acero galvanizado; placa de aluminio inyectado para resistencia a la corrosión
• Opción de placa de goma blanca anti-marca para ventosas individuales
• Reemplazo rápido de las juntas de goma
• Alarma de fuga de vacío desmontable y recargable con zumbador y luces de advertencia activadas por un interruptor de vacío; cargador separado
• Válvulas de retención para mantener el vacío en caso de corte de tuberías o pérdida de vacío
• Válvula deslizante ON/OFF con dispositivo de bloqueo para evitar liberaciones accidentales
• Diseñado conforme a la Directiva de Máquinas CE

Opciones de alimentación El vacío puede generarse mediante una bomba eléctrica o un generador Venturi de vacío accionado por aire comprimido. Unidad típica: bomba eléctrica + tubería de conexión + ventosas. Las bombas pueden suministrarse monofásicas, en corriente continua (para montajes en carretillas y grúas hidráulicas) o de combustión interna; montaje en bomba o en remoto posible.

Notas adicionales Varias configuraciones de disposición de ventosas están disponibles para adaptar el elevador a diferentes piezas y áreas de agarre. Se pueden suministrar configuraciones especiales y unidades multi-ventosa con basculamiento manual bajo pedido.

Especificaciones técnicas

• Modelo/serie: VX series
• Rango de capacidad: 250–1400 kg
• Inclinación: neumática 0°–90° (cilindro único)
• Estructura: bastidor compacto y robusto en acero con depósito de reserva de vacío
• Ventosas: deslizantes en vigas transversales para posicionamiento regulable; placa blanca anti-marca opcional
• Materiales: aleación ligera, acero galvanizado, placa de aluminio
• Sistema de vacío: bomba eléctrica o generador Venturi a aire comprimido; opciones de bomba monofásica, CC o de combustión
• Seguridad: alarma de fuga de vacío desmontable/recargable con zumbador y luces; válvulas de retención; válvula deslizante ON/OFF con bloqueo
• Conformidad: Directiva de Máquinas CE
