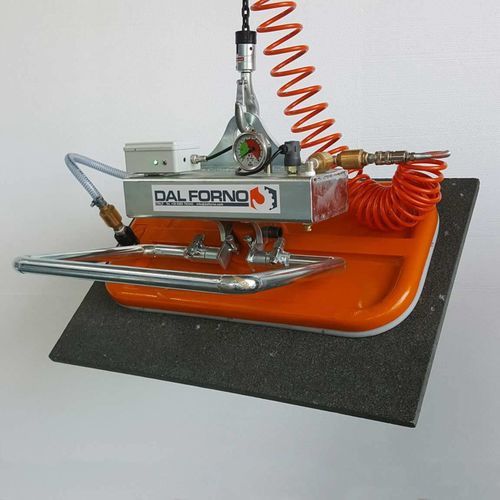

Elevador de ventosas para chapas M series

para placa de hormigónpara losas de piedrapara mármol

Resumen
Este elevador por vacío de placa única está diseñado para el izado de materiales densos como mármol, granito, hormigón, refractarios y paneles compuestos, y también es apto para chapas y otras placas. Compacto y concebido para uso industrial continuado, incorpora una junta de goma flexible y reemplazable que se adapta a distintos acabados superficiales. Dispositivos de seguridad y mandos ergonómicos garantizan la sujeción y la seguridad del operario.

Aplicaciones

• Piedra natural: mármol, granito
• Hormigón y piezas refractarias
• Paneles compuestos y revestimientos
• Chapas y otros materiales en placa

Características clave

• Rango de capacidad: 100 a 3000 kg
• Diseño con ventosa monoplaca
• Inclinación manual 0°–90° (opción de inclinación neumática disponible)
• Componentes en aleación ligera, estructura en acero galvanizado, placa en fundición de aluminio
• Repuesto rápido y sencillo del anillo de sellado de goma
• Eje de pivote cerca de la placa para facilitar el posicionamiento vertical
• Inclinación del mango ajustable para ergonomía del operario
• Alarma de pérdida de vacío extraíble y recargable con zumbador y luces; cargador incluido
• Válvulas unidireccionales para mantener el vacío en caso de corte de conductos
• Válvula deslizante ON/OFF con dispositivo de bloqueo para evitar liberaciones accidentales
• Cumple la Directiva de Máquinas CE

Generación de vacío y opciones de alimentación
El vacío puede generarse mediante bomba de vacío eléctrica o generador Venturi de aire comprimido. Configuración típica: bomba eléctrica + tubería de conexión + ventosa. Las bombas están disponibles en monofásico, motor de corriente continua (para montaje en carretilla elevadora o grúa hidráulica) o motores de combustión interna para aplicaciones especiales. Existen varias configuraciones según las necesidades operativas.

Notas
Se pueden suministrar configuraciones a medida y unidades especiales bajo petición. Destinado a aplicaciones industriales exigentes que requieren agarre seguro de materiales densos.

Especificaciones técnicas

• Capacidad: 100 ÷ 3000 kg
• Inclinación: manual 0°–90° (opción neumática disponible)
• Materiales: aleaciones ligeras, acero galvanizado, placa en fundición de aluminio
• Sellado: anillo elástico de goma reemplazable apto para todos los acabados
• Seguridad: depósito de vacío, dispositivos de seguridad integrados, alarmas acústicas y luminosas, vacuómetro
• Mantenimiento del vacío: válvulas unidireccionales
• Control: válvula deslizante ON/OFF con bloqueo
• Alarma: alarma de pérdida de vacío extraíble y recargable con zumbador y luces; cargador incluido
• Fuentes de vacío: bomba eléctrica, generador Venturi de aire comprimido; variantes de bomba: monofásica, motor DC, combustión interna
• Normas: conformidad con la Directiva de Máquinas CE
