Elevador de ventosas para chapa metálica X series

para placa de vídriopara piezas planaspara placas

Resumen del producto

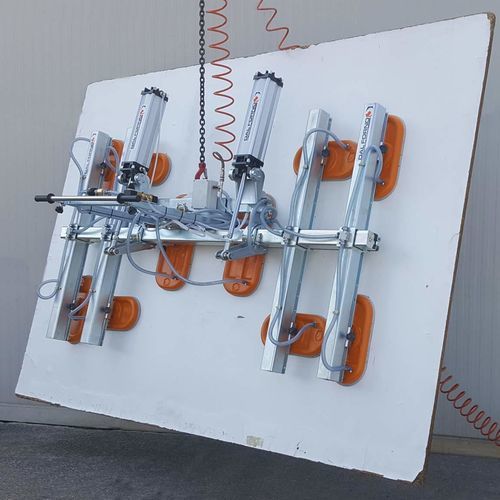

Elevador de vacío de diez ventosas X Series C para manipular materiales sólidos no porosos con superficie plana, con inclinación neumática de 0° a 90°.

Serie y capacidad
Série X C — capacidad: 500–1500 kg.

Aplicaciones
Adecuado para levantar materiales sólidos no porosos con superficies planas: paneles cortados a medida, azulejos, listones, escalones, pequeñas losas, chapas metálicas, vidrios de ventana y acristalamientos.

Descripción general
Unidad de manipulación compacta y robusta, diseñada para uso continuo y exigente. Equipada con depósito de vacío, vacuómetro y dispositivos de seguridad con alarmas acústicas y luminosas. Junta de goma flexible y duradera que garantiza un agarre fiable sobre diversos acabados de superficie (en bruto, pulido, abrillantado, flameado, picado, arenado, etc.).

Características

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — resistente a la corrosión;
• reposición rápida y sencilla del anillo de sellado de goma;
• inclinación de 0° a 90° para manipulación horizontal y vertical (en posición vertical);
• eje de pivote situado cerca de la ventosa para facilitar el posicionamiento vertical;
• inclinación ajustable del mango de maniobra;
• alarma de fuga de vacío desmontable y recargable con zumbador y luces de advertencia, activada por un interruptor de vacío; cargador de batería separado;
• válvulas unidireccionales para mantener el vacío en caso de corte de tubería o pérdida de vacío;
• válvula deslizante ON/OFF con dispositivo de bloqueo para evitar liberaciones accidentales;
• cumple con la Directiva de Máquinas CE.

Opciones de alimentación
El vacío puede generarse mediante bomba de vacío eléctrica o mediante generador de vacío por aire comprimido (Venturi). Suministro típico: bomba de vacío eléctrica + manguera de conexión + ventosa. Las bombas eléctricas pueden suministrarse monofásicas, con motores DC (para instalación en carretillas elevadoras y grúas hidráulicas) o con motores de combustión interna para aplicaciones especiales.

Descargas
Hojas de datos técnicos e instrucciones de uso disponibles para descarga en formato PDF.

Especificaciones técnicas

• Capacidad: 500–1500 kg
• Configuración de ventosas: diez ventosas (ventosas múltiples)
• Materiales: aleación ligera, acero galvanizado, ventosas de aluminio fundido
• Sellado: junta de goma flexible y duradera adecuada para varios acabados
• Inclinación: 0°–90° (manipulación horizontal y vertical)
• Eje de pivote: cerca de la ventosa para posicionamiento vertical
• Controles: mango de maniobra ajustable; válvula deslizante ON/OFF con dispositivo de bloqueo
• Seguridad: depósito de vacío; alarma de fuga de vacío desmontable y recargable con zumbador y luces; vacuómetro; válvulas unidireccionales
• Normas: conforme a la Directiva de Máquinas CE
• Suministro típico: bomba de vacío eléctrica (monofásica, DC o combustión), manguera de conexión
