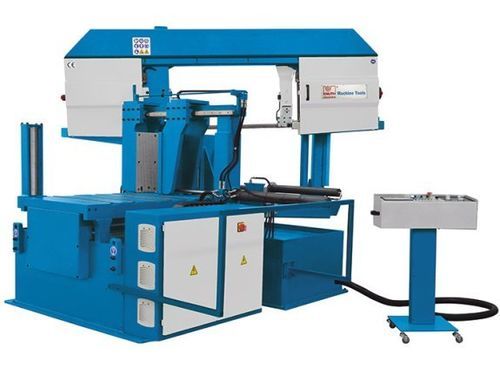

Sierra de cinta ABS 325 S NC

ingletadorahorizontalpara metales

Resumen
La ABS 325 S NC es una sierra de cinta horizontal para ingletes orientada a producción, de diseño de doble columna, con alimentación de material por servomotor y control NC Omron con pantalla táctil. Está concebida para el mecanizado en serie de materiales macizos, tubos y perfiles y admite modos totalmente automáticos y semiautomáticos, con sujeción hidráulica y características encaminadas a maximizar la vida útil de la hoja y la productividad.

Puntos destacados

• Construcción de doble columna con guiado lineal de precisión
• Corte a inglete con sujeción hidráulica de la pieza y lectura digital del ángulo
• Controlador Omron NC con pantalla táctil para programación y puesta en marcha rápidas
• Alimentación por servomotor con precisión de posicionamiento/repetición ±0,2 mm
• Control automatizado de la altura de carrera con sensor óptico y cambio controlado entre avance rápido y avance de trabajo
• Microalimentación hidráulica del bastidor y unidad de sujeción hidráulica
• Rotación manual del bastidor hasta 60° con bloqueo hidráulico; modo totalmente automático hasta 45°, semiautomático hasta 60°
• Inclinación de 3° del bastidor en el eje de corte para mejorar capacidad de corte y vida de la hoja
• Guias rígidas de hoja y tensado mecánico con manómetro hidráulico
• Sistema de refrigeración de alto rendimiento y cepillo limpiador de virutas; opciones: MQL, sujeción hidráulica de paquetes

Equipo estándar

• Control Omron NC con pantalla táctil (hasta 30 programas × 50 pasos)
• Avance automático de pieza (servo) con husillos de bolas preapretados
• Sujeción hidráulica de la pieza y bloqueo del ángulo de corte hidráulico
• Ajuste óptico de la altura de carrera
• Cinta de sierra estándar y tensado mecánico con manómetro hidráulico
• Cepillo limpiador de la cinta, sistema de refrigeración, herramientas de servicio y manual del operador

Equipo opcional

• Sujeción hidráulica de paquetes
• Extensiones de mesa de rodillos (p. ej. 3 m)
• Tensado hidráulico de la hoja
• Control de fuerza de sujeción en panel
• Transportador de virutas para ABS S 325 NC
• Sistema de microaspersión (MQL)
• Puntero láser para posicionamiento

Especificaciones técnicas (tabla)
Área de trabajo — Longitud de corte mínima: 15 mm
Área de trabajo — Longitud residual: 275 mm

Capacidades de corte — Avance por carrera individual (máx.): 700 mm
Velocidad de corte: 15 m/min - 120 m/min
Capacidad 0° (redondo): 325 mm
Capacidad 0° (plano): 400 mm × 325 mm
Capacidad 0° (cuadrado): 325 mm
Capacidad 30° (redondo): 325 mm
Capacidad 30° (plano): 360 mm × 325 mm
Capacidad 30° (cuadrado): 325 mm
Capacidad 45° (redondo): 300 mm
Capacidad 45° (plano): 260 mm × 325 mm
Capacidad 45° (cuadrado): 260 mm
Longitud máxima de avance (múltiples carreras): 9.999 mm

Precisión — Precisión de posicionamiento (múltiples carreras): ±0,2 mm

Capacidad en modo semiautomático — 60° (redondo): 190 mm ; 60° (plano): 140 mm × 325 mm ; 60° (cuadrado): 140 mm

Potencias — Motor principal: 2,2 kW ; Motor bomba hidráulica: 1,5 kW ; Motor bomba de refrigeración: 0,12 kW

Dimensiones y peso — Banda: 4.900 mm × 34 mm × 1,1 mm
Dimensiones (L × A × H): 2,31 m × 2,15 m × 1,65 m
Peso: 1.860 kg

Detalles adicionales

• El bastidor de la sierra y el bastidor de guía son giratorios manualmente y se fijan hidráulicamente; cortes a inglete automáticos hasta 45°, semiautomáticos hasta 60°
• Avance por servomotor con husillos de bolas para posicionamiento y repetibilidad precisos
• Combinación de guías lineales y guías planas para robustez y menor mantenimiento en producción intensa
• Inclinación de 3° del bastidor para mejorar rendimiento de corte y vida de la hoja
• Velocidades de accionamiento infinitamente variables mediante polea de transmisión para funcionamiento continuo
• Sensores ópticos para controlar la altura de carrera y la conmutación entre avance rápido y avance de trabajo
• Refrigeración de alto rendimiento estándar y opciones para mejora de lubricación/enfriamiento (MQL)
