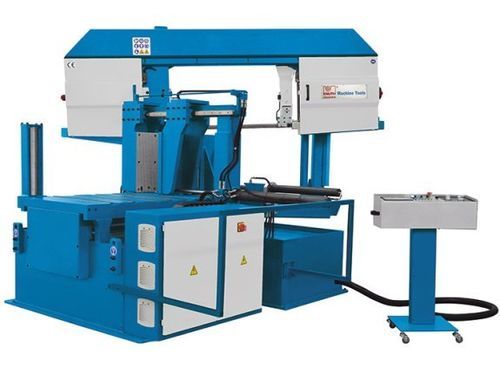

Sierra de cinta ABS 540 S NC

horizontalpara metalesenteramente automática

Descripción
La ABS 540 S NC es una sierra de cinta horizontal totalmente automatizada en diseño de doble columna, diseñada para producción en serie de piezas macizas, tubos y perfiles. La alimentación de material se realiza mediante servomotor con husillo de bolas precargado y sistema de medición, ofreciendo una precisión de posicionamiento y repetibilidad de ±0,2 mm. El controlador táctil Omron guarda hasta 30 programas de 50 pasos. Opcionalmente puede equiparse con sujeción hidráulica de paquetes. El ángulo de inglete se ajusta manualmente y se muestra en pantalla digital; la sujeción de la pieza es hidráulica.

Puntos destacados

• Diseño de doble columna con guiado lineal preciso
• Corte a inglete con sujeción hidráulica de la pieza y lectura digital del ángulo
• Controlador Omron con pantalla táctil para programación rápida (30 programas × 50 pasos)
• Alimentación por servomotor para alta precisión ±0,2 mm
• Control automático de altura de carrera con sensor óptico

Área de trabajo
Longitud mínima de corte: 15 mm
Longitud residual: 190 mm

Capacidades de corte (selección)
Avance por carrera individual (máx.): 700 mm
Velocidad de corte: 15 m/min - 120 m/min
Capacidad 0° (redondo): 540 mm
Capacidad 0° (plano L x A): 690 mm x 540 mm
Capacidad 0° (cuadrado): 540 mm
Capacidad 30° (redondo): 540 mm
Capacidad 30° (plano L x A): 550 mm x 540 mm
Capacidad 30° (cuadrado): 540 mm
Capacidad 45° (redondo): 470 mm
Capacidad 45° (plano L x A): 410 mm x 540 mm
Capacidad 45° (cuadrado): 410 mm
Longitud máxima de avance (múltiples carreras): 9.999 mm

Precisión
Precisión de posicionamiento (múltiples carreras): ±0,2 mm

Modo semiautomático
Capacidad 60° (redondo): 250 mm
Capacidad 60° (plano L x A): 240 mm x 540 mm
Capacidad 60° (cuadrado): 240 mm

Potencias
Motor principal: 4 kW
Motor bomba hidráulica: 2,2 kW
Motor bomba refrigerante: 0,12 kW

Medidas y pesos
Dimensiones de banda: 6000 mm x 41 mm x 1,3 mm
Dimensiones generales (L x A x H): 3,00 m x 2,42 m x 2,25 m
Peso: 4.190 kg

Detalles del producto / Características

• Serie de sierras de cinta horizontales completamente automatizadas con sistema de guiado paralelo, ideal para producción en serie
• Avance de pieza por servomotor y husillo de bolas precargado para alta repetibilidad
• Combinación de guías lineales y guías planas para bajo mantenimiento
• Marco de sierra girable manualmente hasta 60° y fijable por sujeción hidráulica; modo automático hasta 45°
• Inclinación del marco 3° en el eje de corte para aumentar capacidad y vida útil de la hoja
• Detección automática de rotura de banda, sistema de refrigeración y cepillo de virutas de serie
• Opciones: MQL, sujeción hidráulica de paquetes, transportadores, puntero láser

Especificaciones técnicas (resumen)

• Modelo: ABS 540 S NC
• Controlador: Omron touchscreen (30 programas × 50 pasos)
• Precisión posicionamiento/repetición: ±0,2 mm
• Velocidad de corte: 15–120 m/min
• Potencia motor principal: 4 kW
• Dimensiones banda: 6000 x 41 x 1,3 mm
• Avance máx. por carrera: 700 mm; avance múltiple: 9.999 mm
