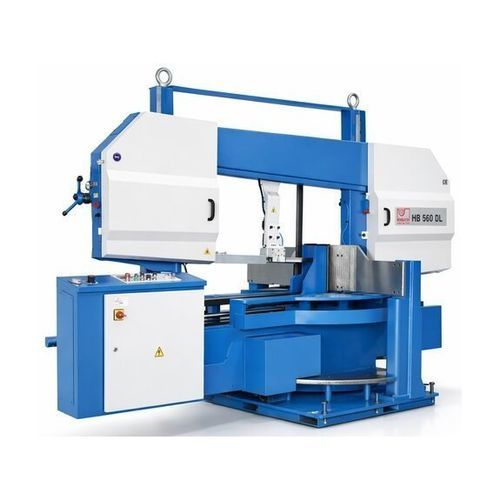

Sierra de cinta HB 560 DL

horizontalpara metalessemiautomática

Descripción
La HB 560 DL es una sierra de cinta de doble inglete semiautomática diseñada para cortes precisos y económicos en producción en serie de material macizo, tubos y perfiles. Su construcción de doble columna, arco giratorio hasta 60° y sujeción hidráulica de la pieza proporcionan cortes rectos y en inglete reproducibles y alta fiabilidad del proceso.

Puntos destacados

• Cortes a inglete hasta 60° (+45° a −60°)
• Guía de doble columna para alta precisión de corte
• Sujeción hidráulica de la pieza con control de presión
• Indicador digital de ángulo para ajuste exacto

Construcción
Arco monobloque resistente a la torsión, guías lineales para desplazamiento preciso, avance hidráulico controlado y velocidad de cinta regulable de forma continua. El arco es giratorio para cortes a inglete bilaterales e incorpora una inclinación de 3° para mejorar el rendimiento de corte y la vida útil de la hoja.

Equipamiento

• Avance hidráulico con regulación de la presión de corte
• Sujeción hidráulica del material
• Control automático de rotura de cinta y ajuste automático de la guía
• Sistema de refrigeración de alto rendimiento con filtro fino
• Velocidad de avance y fuerza de corte regulables continuamente
• Avance hidráulico del arco con sistema PAS
• Limitación óptica de la altura de carrera y manómetro para tensión de la cinta

Áreas de aplicación

• Transformación de metales y construcción metálica
• Fabricación y construcción de maquinaria
• Cortes en serie a inglete de tubos, perfiles y material macizo

Opciones

• Transportadores de rodillos y sistemas de sujeción de paquetes
• Lubricación mínima (MMS)
• Indicador láser de línea de corte
• Amplia gama de accesorios para requisitos específicos

Equipo de serie (selección)

• Unidad de control móvil
• Tensión mecánica de la hoja con manómetro hidráulico
• Hoja bi-metal
• Sistema de refrigeración y cepillo para virutas
• Ajuste automático de guías y protección contra rotura de cinta

Equipo opcional (selección)

• Rodillo de 3 m
• Tensión hidráulica de la hoja (para HB 560 L)
• Refrigeración por cantidad mínima
• Puntero láser

Tablas técnicas
Área de trabajo
Longitud residual: 105 mm

Capacidades de corte
Capacidad 0° (redondo): 560 mm
Capacidad 0° (cuadrado): 540 mm x 540 mm
Capacidad 0° (plano): 810 mm x 530 mm
45° (cuadrado) Izq./Der.: 520 mm x 520 mm
45° (redondo) Izq./Der.: 520 mm
45° (plano) Izq./Der.: 540 mm x 520 mm
(−) 60° (redondo/cuadrado): 330 mm / 330 mm x 330 mm
(−) 60° (plano): 540 mm x 330 mm
(+) 30° (cuadrado): 540 mm x 540 mm
(+) 30° (redondo): 560 mm
(+) 30° (plano): 450 mm x 660 mm
Velocidad de cinta: 15 m/min - 120 m/min

Capacidad de accionamiento
Motor principal (carga continua): 4 kW
Motor bomba hidráulica: 1,1 kW
Motor bomba refrigerante: 0,12 kW
Tensión de alimentación: 400 V / 50 Hz

Medidas y pesos
Longitud máxima de hoja: 7.000 mm
Ancho máximo de hoja: 41 mm
Espesor de hoja: 1,3 mm
Dimensiones (L x A x H): 3,85 m x 1,7 m x 2,45 m
Peso: aprox. 3.250 kg

Características técnicas

• Modelo: HB 560 DL
• Rango de pivote: +45° a −60°
• Guía de doble columna para rigidez y precisión
• Sujeción hidráulica con ajuste de presión
• Indicador digital de ángulo
• Velocidad de cinta 15–120 m/min
• Motor principal: 4 kW; bomba hidráulica: 1,1 kW; bomba refrigerante: 0,12 kW
