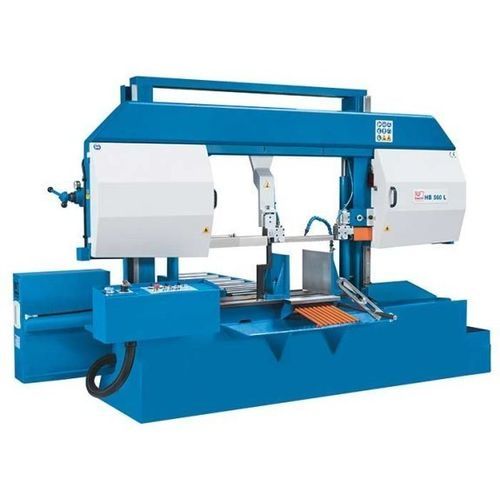

Sierra de cinta HB 560 L

horizontalpara aceropara hierro fundido

Descripción
La HB 560 L es una sierra de cinta horizontal semiautomática diseñada para el corte pesado de acero, fundición y otros materiales macizos. La máquina dispone de una construcción rígida de doble columna con guías lineales de gran tamaño para reducir vibraciones y asegurar cortes repetibles y precisos. El avance hidráulico del bastidor y la velocidad de sierra regulable permiten adaptar la máquina a distintos perfiles y secciones macizas.

Puntos destacados

• Estructura de doble columna con guía lineal
• Funcionamiento semiautomático con detección óptica de altura de carrera
• Mordaza giratoria 45° para cortes a inglete
• Velocidad de corte variable de 20 a 100 m/min
• Sujeción hidráulica de la pieza como equipo estándar

Capacidades de corte
Capacidad de corte 0° (redondo): 560 mm
Capacidad de corte 0° (cuadrado): 560 mm
Capacidad de corte 0° (plano) (largo x ancho): 750 mm x 550 mm
Capacidad de corte 45° (redondo): 410 mm
Capacidad de corte 45° (cuadrado): 410 mm
Capacidad de corte 45° (plano) (largo x ancho): 410 mm x 550 mm
Rango de velocidad de corte: 20 m/min - 100 m/min

Potencias
Motor principal: 4 kW
Motor bomba hidráulica: 1,1 kW
Motor bomba de refrigeración: 0,12 kW

Dimensiones y peso
Dimensiones de la banda: 6000 mm x 41 mm x 1,3 mm
Dimensiones generales (L x A x H): 3,4 m x 1,15 m x 2,25 m
Peso: 1.750 kg

Detalles del producto
Indicado para el corte preciso de perfiles y material macizo como acero y aluminio.

• Velocidades de corte infinitamente variables de 20 a 100 m/min
• Motores de bajo mantenimiento para operación continua
• Sujeción hidráulica de la pieza de serie
• Manómetro para tensión precisa de la hoja
• Depósito de refrigerante desmontable para facilitar el mantenimiento

Tecnología de guía lineal

• Estructura de acero resistente a la torsión con guía de doble columna para mayor estabilidad y absorción de vibraciones
• Bastidor monobloque de la sierra que se desplaza sobre guías lineales sobredimensionadas
• Avance hidráulico del bastidor con sistema PAS de regulación de presión para ajustar avance y potencia de corte
• Válvula de control con identificaciones para perfiles y materiales que facilita los ajustes
• Detección óptica de la altura de la pieza para recorridos en vacío automáticos y cambio rápido a avance de trabajo

Equipamiento estándar

• Hoja bimetálica
• Tensionamiento mecánico de la hoja con manómetro hidráulico
• Sujeción hidráulica de la pieza (mordaza giratoria)
• Ajuste automático de la altura de carrera (sensor óptico)
• Mesa de rodillos 1 m
• Sistema PAS
• Sistema de refrigeración con depósito desmontable
• Manual de instrucciones

Equipamiento opcional

• Mesa de rodillos 3 m
• Mesa de rodillos motorizada 3 m
• Mesa de rodillos 3 m / 6 m con tope de longitud y indicador digital
• Sujeción superior hidráulica para paquetes
• Transportador de virutas
• Placa giratoria
• Tensionamiento hidráulico de la hoja
• Lubricación mínima (MQL) / micro-enfriamiento por pulverización
• Puntero láser
• Control de fuerza de apriete en el panel del operador

Especificaciones técnicas

• Modelo: HB 560 L
• Serie: sierras de cinta horizontales semiautomáticas HB-L
• Velocidad de corte: 20 - 100 m/min
• Capacidades de corte: redondo 560 mm (0°), cuadrado 560 mm (0°); 45° redondo/cuadrado 410 mm
• Dimensiones de la banda: 6000 x 41 x 1,3 mm
• Motor principal: 4 kW
• Motor bomba hidráulica: 1,1 kW
• Motor bomba de refrigeración: 0,12 kW
• Dimensiones generales (L x A x H): 3,4 m x 1,15 m x 2,25 m
• Peso: 1.750 kg
• Equipo destacado: sujeción hidráulica, mesa de rodillos, sistema PAS, depósito desmontable, manómetro de tensión
