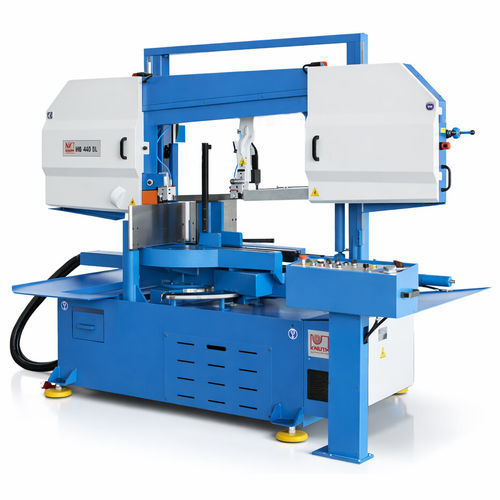

Sierra de cinta HB 440 DL

ingletadorahorizontalpara metales

Descripción
La HB 440 DL es una sierra de cinta horizontal doble inglete semiautomática diseñada para cortes precisos y eficientes en producción serie. Con un rango de giro hasta 60° y una construcción rígida de doble columna, realiza cortes rectos y en inglete en material macizo, tubos y perfiles. El prensado hidráulico, el indicador digital de ángulo y la velocidad de avance regulable aseguran resultados consistentes y control del proceso.

Puntos destacados

• Capacidad de inglete hasta 60° (bilateral)
• Alta precisión gracias a la guía de doble columna
• Sujeción hidráulica de la pieza con regulación de presión
• Indicador digital de ángulo para ajustes precisos

Diseño y construcción

• Sierra de cinta horizontal doble inglete semiautomática en construcción de doble columna
• Chasis monobloque soldado resistente a la torsión para funcionamiento estable
• Guías lineales para movimiento preciso del arco
• Avance hidráulico controlado para cortes uniformes
• Arco giratorio de +45° a −60°
• Inclinación del arco de 3° para mejorar rendimiento y vida útil de la cinta
• Velocidad de cinta regulable de forma continua

Equipamiento (serie)

• Avance hidráulico con control de presión de corte
• Sujeción hidráulica del material
• Control automático de rotura de cinta
• Ajuste automático de la guía de cinta
• Sistema de refrigeración de alto rendimiento con filtro fino
• Indicador digital de ángulo
• Velocidad de avance y fuerza de corte regulables
• Avance del arco hidráulico con control de presión (PAS)
• Elevación automática del arco al finalizar el corte
• Limitación de altura mediante sensor óptico
• Manómetro para control de la tensión de la cinta
• Cepillo para virutas y manual de uso

Áreas de aplicación

• Transformación de metales y construcción metálica
• Fabricación y construcción de maquinaria
• Cortes en serie con inglete
• Mecanizado de tubos, perfiles y material macizo

Opciones

• Rodillos de transporte y sistemas de sujeción de haces
• Lubricación mínima (MMS)
• Indicador láser de línea de corte
• Mesa de rodillos 3 m para series 400–500
• Tensado hidráulico de la hoja (según modelo)

Ventajas

• Amplio rango de ingletes para mayor versatilidad
• Construcción de doble columna para precisión repetible
• Controles hidráulicos y digitales que aseguran fiabilidad del proceso

Datos técnicos (selección)

Área de trabajo
Longitud residual: 75 mm

Capacidades de corte
0° (redondo): 440 mm
0° (cuadrado): 440 × 440 mm
0° (plano L × A): 640 × 440 mm
45° Izq. (cuadrado): 390 × 390 mm
45° Izq. (plano): 440 × 390 mm
45° Izq. (redondo): 390 mm
45° Der. (cuadrado): 400 × 400 mm
45° Der. (redondo): 440 mm
45° Der. (plano): 440 × 400 mm
60° R (redondo): 250 mm
60° R (plano): 440 × 250 mm
+30° (cuadrado): 440 × 440 mm
+30° (redondo): 440 mm
+30° (plano): 440 × 510 mm
−30° (redondo): 440 mm
−30° (plano): 440 × 510 mm
−30° (cuadrado): 440 × 440 mm
Velocidad de cinta: 15–120 m/min (variable)

Potencias
Motor principal (carga continua): 4 kW
Motor bomba hidráulica: 1,1 kW
Motor bomba refrigeración: 0,12 kW
Alimentación: 400 V, 50 Hz

Medidas y pesos
Longitud máxima de la hoja: 6.300 mm
Ancho de hoja (ejemplo): 41 mm
Grosor de hoja (ejemplo): 1,3 mm
Dimensiones (L × A × H): 3,15 m × 1,85 m × 2,12 m
Peso: aprox. 2.050 kg

Notas
Incluye sujeción hidráulica con ajuste de presión, ajuste automático de guías, protección contra rotura de cinta y ajustes optimizados para perfiles, material macizo y distintos tipos de pieza.
