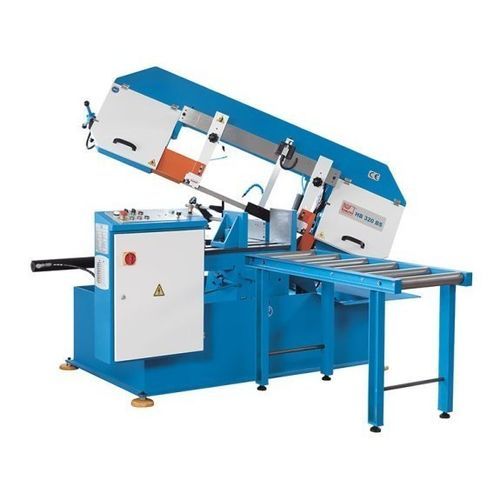

Sierra de cinta HB 320 BS

horizontalpara metalessemiautomática

Descripción
La HB 320 BS es una sierra de cinta semiautomática diseñada para cortes a inglete precisos hasta 60°, adecuada para taller y producción. En este modelo gira el arco de sierra y no la mordaza. El avance del arco se regula de forma continua mediante una válvula hidráulica y puede ajustarse durante el mecanizado. Giro, tensado y sujeción son manuales. La transmisión se realiza por correa trapezoidal de bajo mantenimiento. El equipo estándar incluye sistema de refrigeración y una mesa de rodillos corta de 1,2 m para la alimentación del material.

Aspectos destacados

• Arco de sierra giratorio hasta 60° para cortes a inglete sin girar la pieza
• Funcionamiento semiautomático para producción por lotes y piezas sueltas
• Limitación automática de altura de carrera con sensor óptico
• Reducción de tiempos de preparación de máquina y pieza

Funciones

• Avance hidráulico del arco infinitamente variable para optimizar el corte y reducir el desgaste
• Apagado automático al finalizar el ciclo de corte
• Sensor de rotura de banda con apagado automático
• Transmisión con engranajes helicoidales diseñada para funcionamiento continuo y bajo mantenimiento
• Velocidad de corte variable: 15–120 m/min
• Sistema de refrigeración integrado
• Brazos guía rígidos
• Mesas de rodillos 1,2 m (estándar)
• Elevación automática de la cinta con dispositivo de conmutación para diferentes alturas de pieza
• Sujeción hidráulica de la pieza

Especificaciones técnicas (seleccionadas)
Área de trabajo
Altura de trabajo: 740 mm

Capacidades de corte
0° (redondo): 320 mm
0° (cuadrado): 320 mm
0° (plano) (L x A): 610 mm x 320 mm
30° (redondo): 320 mm
30° (cuadrado): 320 mm
30° (plano) (L x A): 510 mm x 320 mm
45° (redondo): 320 mm
45° (cuadrado): 320 mm
45° (plano) (L x A): 355 mm x 320 mm
60° (redondo): 250 mm
60° (cuadrado): 210 mm
60° (plano) (L x A): 320 mm x 170 mm
Velocidad de corte (variable): 15 m/min - 120 m/min

Potencias
Motor principal: 2,2 kW
Motor bomba refrigeración: 0,12 kW
Motor bomba hidráulica: 0,37 kW

Dimensiones y peso
Dimensiones de la banda: 4.160 mm x 34 mm x 1,1 mm
Dimensiones generales (L x An x Al): 2,1 m x 1,2 m x 1,35 m
Peso: 1.195 kg

Equipo estándar

• Sujeción hidráulica de la pieza
• Sistema de refrigeración
• Tope longitudinal
• Mesa de rodillos 1,2 m
• Manual del usuario

Equipo opcional (ejemplos)

• Mesa de rodillos 3 m
• Sujeción hidráulica de paquetes
• Mesa de rodillos motorizada 3 m
• Tensado hidráulico de la banda
• Mesa de rodillos 3 m o 6 m con tope y pantalla digital
• Refrigeración por microaspersión para sierras de cinta 280–380
• Puntero láser
• Control de la presión de sujeción desde el panel
