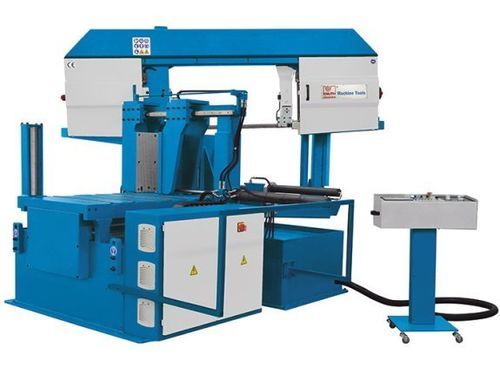

Sierra de cinta ABS 360 S NC

horizontalpara metalessemiautomática

Descripción del producto
La ABS 360 S NC es una sierra de cinta horizontal de alto rendimiento diseñada para producción en serie. Incorpora una estructura de doble columna, avance de material por servomotor con tornillos de bolas precargados y un sistema de medición con precisión de posicionamiento y repetibilidad de ±0,2 mm. El controlador táctil Omron almacena hasta 30 programas de 50 pasos cada uno. El apriete hidráulico de la pieza es de serie; la sujeción hidráulica de paquetes es opcional. El ángulo de inglete se ajusta manualmente y se muestra en una pantalla digital.

Puntos destacados

• Diseño de doble columna con guiado lineal preciso
• Corte a inglete con sujeción hidráulica de la pieza y visualización digital del ángulo
• Control Omron con pantalla táctil para programación rápida y puesta en marcha (30 programas x 50 pasos)
• Avance servo del material con precisión de posicionamiento/repetición ±0,2 mm
• Control automático de la altura de carrera mediante sensor óptico

Detalles del producto

• Serie de sierras de cinta horizontales totalmente automatizadas con sistema de guía paralela, adecuada para producción en serie con cortes a inglete en materiales macizos, tubos y perfiles
• Avance de la pieza accionado por servomotor y tornillos de bolas precargados para máxima precisión
• Combinación de guías lineales y guías planas: bajo mantenimiento y gran durabilidad en condiciones de producción intensiva
• El bastidor de la sierra (incluido el marco de guía) puede girarse manualmente hasta 60° y fijarse mediante sujeción hidráulica
• Modo totalmente automático: cortes a inglete hasta 45°; modo semiautomático: hasta 60°
• Ángulo del bastidor legible en pantalla digital
• Inclinación de 3° del bastidor en el eje de corte para aumentar la capacidad de corte y la vida útil de la hoja
• Guías de hoja rígidas que aseguran la precisión angular vertical
• Unidad hidráulica fiable que proporciona fuerza de sujeción controlada
• Avance microcontrolado del bastidor por control hidráulico
• Cambio controlado ópticamente de avance rápido a avance de trabajo para reducir tiempos muertos
• Velocidad de hoja infinitamente variable transmitida mediante engranaje tensado para funcionamiento continuo
• Verificación de la tensión de la hoja mediante manómetro
• Control automático de rotura de banda, sistema de refrigeración de alto rendimiento y cepillo de virutas incluidos de serie
• Opciones disponibles: MQL, sujeción hidráulica de paquetes, transportador de virutas, puntero láser, mesas de rodillos

Datos técnicos (tablas)
Área de trabajo
Longitud mínima de corte: 15 mm
Longitud remanente: 190 mm

Capacidades de corte
Avance por carrera individual (máx.): 700 mm
Velocidad de corte: 15 m/min - 120 m/min
Capacidad de corte 0° (redondo): 360 mm
Capacidad de corte 0° (plano) (longitud x ancho): 610 mm x 360 mm
Capacidad de corte 0° (cuadrado): 360 mm
Capacidad de corte 30° (redondo): 360 mm
Capacidad de corte 30° (plano) (longitud x ancho): 530 mm x 360 mm
Capacidad de corte 30° (cuadrado): 360 mm
Capacidad de corte 45° (redondo): 360 mm
Capacidad de corte 45° (plano) (longitud x ancho): 400 mm x 360 mm
Capacidad de corte 45° (cuadrado): 360 mm
Longitud máxima de avance (múltiples carreras): 9.999 mm

Precisión
Precisión de posicionamiento (múltiples carreras): ±0,2 mm

Capacidad en modo semiautomático
Capacidad de corte 60° (redondo): 300 mm
Capacidad de corte 60° (plano) (longitud x ancho): 360 mm x 240 mm
Capacidad de corte 60° (cuadrado): 240 mm

Potencias
Potencia motor accionamiento principal: 3 kW
Potencia motor bomba hidráulica: 1,1 kW
Potencia motor bomba refrigerante: 0,12 kW

Medidas y peso
Dimensiones de la cinta: 5.200 mm x 34 mm x 1,1 mm
Dimensiones totales (L x A x H): 2,85 m x 2,25 m x 1,87 m
Peso: 2.400 kg

Especificaciones técnicas

• Controlador: Omron táctil, programable (30 programas x 50 pasos)
• Sistema de alimentación: servomotor con tornillos de bolas precargados y sistema de medición
• Sujeción: sujeción hidráulica de la pieza (de serie); sujeción de paquetes hidráulica opcional
• Ángulo del bastidor: giro manual hasta 60°; visualización digital; bloqueo hidráulico
• Precisión: posicionamiento / repetibilidad ±0,2 mm
• Rango de velocidad de corte: 15–120 m/min
• Equipamiento estándar: control automático de rotura de banda, cepillo de virutas, sistema de refrigeración, tensión mecánica de la hoja con manómetro hidráulico
• Opciones: MQL, transportador de virutas, puntero láser, tensado hidráulico de hoja, mesas de rodillos
