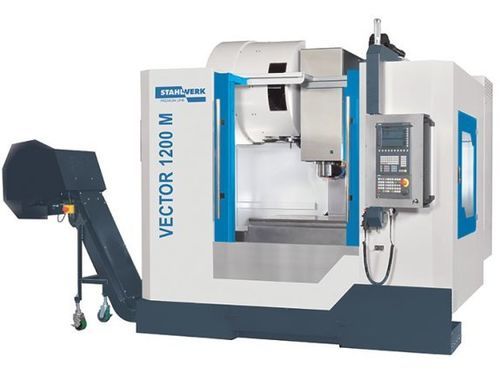

Centro de mecanizado 3 ejes VECTOR 1200 M Si

verticalde columnaSK40

Descripción general
El VECTOR 1200 M SI es un centro de mecanizado vertical desarrollado para el mecanizado de piezas grandes y pesadas. El bastidor de fundición Meehanite, el diseño robusto de guías en el eje Y y componentes de calidad proporcionan rendimiento de arranque de viruta estable y precisión en producción multisesión. La máquina admite numerosos accesorios y opciones de automatización para soluciones llave en mano adaptadas a aplicaciones específicas.

Puntos destacados

• Husillo con cojinetes múltiples para minimizar vibraciones
• Refrigeración por husillo 30 bar para óptima evacuación de virutas
• Diseñado para funcionamiento en varios turnos
• Amplias opciones de personalización y automatización
• Garantía estándar de 2 años

Área de trabajo
Dimensiones mesa: 1300 mm x 600 mm
Capacidad de carga mesa: 1.200 kg
Peso herramienta máx.: 7 kg
Distancia nariz husillo - superficie mesa: 150 mm – 750 mm
Distancia centro husillo - columna: 670 mm
Número de ranuras en T: 5
Ranura en T (ancho x separación): 18 mm x 100 mm

Recorridos
Recorrido eje X: 1.220 mm
Recorrido eje Y: 600 mm
Recorrido eje Z: 600 mm

Cabezal
Velocidad husillo: 10.000 min-1
Montaje husillo: SK 40 ISO 7388-1 (DIN 69871)

Avance rápido
Avance rápido: 36 m/min

Avance
Avance de trabajo: 10.000 mm/min

Herramientas
Número de estaciones: 24 posiciones (estándar)
Tamaño herramienta Ø x L (máx.): 80 mm x 300 mm
Tiempo cambio pinza/pinza: 3,9 s
Tiempo cambio herramienta/herramienta: 1,8 s

Precisión
Precisión de posicionamiento: ±0,005 mm (±0,0002")
Repetibilidad: ±0,003 mm (±0,00012")

Potencias
Accionamiento principal, continuo: 12 kW
Potencia motor X: 3,3 kW
Potencia motor Y: 3,3 kW
Potencia motor Z: 5,5 kW
Consumo total de energía: 13 kVA

Control
Control: Siemens (opciones SINUMERIK disponibles)

Medidas y pesos
Dimensiones totales (L x W x H): 3,00 m x 2,40 m x 2,93 m
Peso: 6.500 kg

Diseño de la máquina

• Base con centro de gravedad bajo para rigidez y estabilidad con piezas de hasta 1.200 kg
• Estabilidad del bastidor verificada por análisis FEM
• Diseño compacto que optimiza el espacio en taller
• Guías lineales de rodillos en todos los ejes para alta capacidad de carga y movimiento suave
• Servomotores potentes acoplados directamente a husillos a bolas precargados

Husillo principal

• Husillo con múltiples cojinetes para absorción de fuerzas y control térmico
• Grandes cojinetes precargados para estabilidad radial en mecanizado pesado
• Lubricantes de alta temperatura para lubricación fiable
• Sujeción de la herramienta por cono y brida para retención segura

Cambiador de herramientas

• Magazín de 24 posiciones con pinza de doble brazo
• Tiempo de cambio herramienta/herramienta: 1,8 s para reducir los tiempos de ciclo

Manipulación

• Área de trabajo totalmente cerrada con puerta frontal grande y accesos laterales para limpieza y seguridad
• Armarios eléctricos separados para altas y bajas tensiones reducen calor y ruido
• Volante electrónico para facilitar el ajuste
• Sistema automático de lubricación central para todos los puntos

Especificaciones técnicas

• Modelo: VECTOR 1200 M SI
• Mesa: 1300 x 600 mm, carga 1.200 kg
• Recorridos (X / Y / Z): 1.220 / 600 / 600 mm
• Husillo: SK40, 10.000 min-1 (opciones disponibles)
• Magazín: 24 posiciones, herramienta/herramienta 1,8 s
• Motor principal: 12 kW continuo
• Avance rápido: 36 m/min
• Precisión de posicionamiento: ±0,005 mm; repetibilidad ±0,003 mm
• Control: Siemens (SINUMERIK)
• Peso / huella: 6.500 kg / 3,00 m x 2,40 m x 2,93 m
