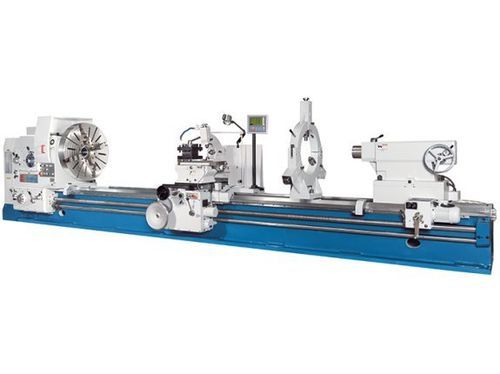

Torno convencional DL E Heavy 620/3000

horizontal3 ejespara piezas largas

Descripción
El DL E Heavy 620/3000 es un torno convencional de gran capacidad diseñado para mecanizar grandes diámetros y piezas largas. Admite longitudes de pieza hasta 3.000 mm y diámetros de giro sobre bancada hasta 1.250 mm. La bancada ancha y fuertemente nervada y los componentes sobredimensionados están concebidos para soportar piezas de gran masa y garantizar estabilidad en trabajos pesados.

Puntos destacados

• Diámetro interior del husillo: 130 mm
• Longitud pieza (máx.): 3.000 mm
• Accionamiento principal 22 kW (versión mostrada)
• Avances rápidos y motores independientes para X/Z
• Incluye indicador de posición 3 ejes montado

Área de trabajo
Longitud máx. de la pieza de trabajo: 3.000 mm
Diámetro de giro sobre bancada: 1.250 mm
Diámetro de giro sobre soporte: 900 mm
Peso de la pieza (máx.): 6.000 kg
Ancho de bancada: 755 mm
Peso máx. entre centros: 6.000 kg
Peso máx. con sujeción en mandril: 1.500 kg

Recorridos
Recorrido eje X: 630 mm
Recorrido eje Z: 2.800 mm
Recorrido eje Z1: 300 mm
Rango de giro del carro superior: ± 180°

Cabezal
Velocidades husillo (derecha): 3,15 1/min - 315 1/min
Velocidades husillo (izq.): 4 1/min - 315 1/min
Diámetro interior del husillo: 130 mm
Montaje de husillo: ISO A2-15

Alimentación rápida
Alimentación rápida eje X: 1.870 mm/min
Alimentación rápida eje Z: 3.740 mm/min

Alimentación
Alimentación eje X: 0,064 mm/U - 12 mm/U
Alimentación eje Z: 0,032 mm/U - 6 mm/U
Alimentación eje Z1: 0,016 mm/U - 3 mm/U

Roscado
Roscado, métrico: 1 mm - 120 mm
Roscado, diametral: (42) 30 - 1/4 DP
Roscado, módulo: 0,5 mm - 60 mm
Roscado, whitworth: (48) 0,5 - 60 TPI

Cabezal móvil / contrapunta
Diámetro del vástago de contrapunta: 160 mm
Cono del vástago de contrapunta: métrico 80
Recorrido del vástago de contrapunta: 300 mm
Ajuste transversal de la contrapunta: ± 2,5 mm

Potencia de accionamiento
Potencia nominal del motor principal: 22 kW

Medidas y pesos
Dimensiones (L x An x Al): 6,1 m x 1,88 m x 1,92 m
Peso: 11.550 kg

Equipo estándar

• Motor principal 22 kW
• Cuerpo de hierro fundido sobredimensionado con bancada nervada
• Guías endurecidas por inducción y rectificadas
• Embrague multidisco para el accionamiento del husillo
• Motores de avance rápido separados para X y Z
• Control por joystick para avances X/Z en el soporte
• Posicionamiento motorizado de la contrapunta (modelos ≥ 3.000 mm)
• Rodamientos de husillo de gran tamaño
• Indicador de posición 3 ejes montado
• Embrague de sobrecarga en el delantal

Equipo opcional (ejemplos)

• Indicador 3 ejes X.Pos 3.2
• Plato porta-brida 4 garras Ø 1000 mm
• Sistema de refrigeración
• Luneta fija 50-590 mm
• Luneta segurola 50-220 mm
• Contrapunta motorizada
• Lámpara de trabajo LED
• Puntas y casquillos reductores
• Pernos de anclaje y lubricación central
• Herramientas de puesta en marcha y manual

Notas sobre el indicador de posición (incluido)

• Mayor precisión y repetibilidad
• Resolución: 0,01 / 0,005 mm
• Visualización separada y modos diferencial/acumulado para Z0 y Z1
• Cálculo de patrones circulares, calculadora, memoria para 10 herramientas
• Conmutación radio/diámetro, conversión mm/pulgada
• Funciones específicas para operador y teclado ergonómico
