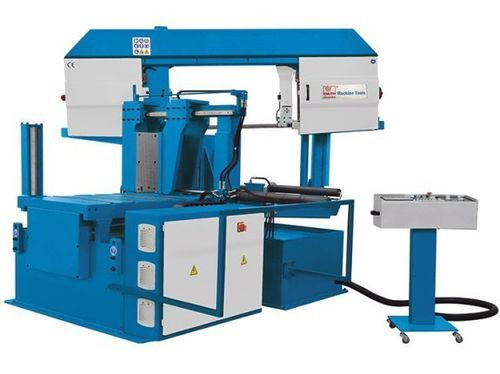

Sierra de cinta ABS 440 S NC

ingletadorahorizontalpara metales

Descripción
La ABS 440 S NC es una sierra de cinta horizontal de producción diseñada para trabajos en serie. Con construcción de doble columna, alimentación por servomotor con husillo de bolas y control Omron con pantalla táctil, garantiza posicionamiento preciso y repetibilidad para cortes a inglete en macizos, tubos y perfiles. El apriete hidráulico de la pieza y la posibilidad de sujeción hidráulica de paquetes aumentan la fiabilidad en producción.

Puntos destacados

• Diseño de doble columna con guiado lineal preciso
• Corte a inglete con sujeción hidráulica y pantalla digital de ángulo
• Control Omron con pantalla táctil, programable (30 programas × 50 pasos)
• Avance por servomotor con husillo de bolas, repetibilidad ±0,2 mm
• Control óptico de la altura de carrera y cambio automático de avance rápido a avance de trabajo

Detalles del producto

• Serie de sierras de cinta horizontales totalmente automáticas para producción en serie con cortes a inglete en materiales macizos, tubos y perfiles
• Alimentación de la pieza mediante servomotor y husillos de bolas precargados para máxima precisión y repetibilidad
• Combinación de guías lineales y guías planas para bajo mantenimiento y gran robustez en funcionamiento continuo
• Marco de sierra (incluido marco guía) giratorio manualmente hasta 60° y fijable mediante abrazadera hidráulica; modo automático para ángulos hasta 45°
• Inclinación de 3° del marco en el eje de corte para mejorar la capacidad de corte y la vida útil de la hoja
• Avance micrométrico del marco controlado hidráulicamente y fuerza de sujeción regulable
• Guías rígidas de la hoja que aseguran precisión angular vertical y manómetro hidráulico para verificación de la tensión de la hoja
• Equipamiento estándar: control automático de rotura de cinta, sistema de refrigeración de alto rendimiento, cepillo de virutas; opciones: MQL, transportador de virutas, mesas de rodillos, puntero láser, sujeción hidráulica de paquetes, micro-enfriamiento

Área de trabajo
Longitud mínima de corte: 15 mm
Longitud residual: 190 mm

Capacidades de corte
Avance por carrera individual (máx.): 700 mm
Velocidad de corte: 15 m/min - 120 m/min
Capacidad de corte 0° (redondo): 440 mm
Capacidad de corte 0° (plano) (longitud x ancho): 610 mm x 440 mm
Capacidad de corte 0° (cuadrado): 440 mm
Capacidad de corte 30° (redondo): 440 mm
Capacidad de corte 30° (plano) (longitud x ancho): 540 mm x 440 mm
Capacidad de corte 30° (cuadrado): 440 mm
Capacidad de corte 45° (redondo): 440 mm
Capacidad de corte 45° (plano) (longitud x ancho): 440 mm x 400 mm
Capacidad de corte 45° (cuadrado): 400 mm
Longitud máxima de avance (múltiples carreras): 9.999 mm

Precisión
Precisión de posicionamiento (múltiples carreras): ±0,2 mm

Capacidad en modo semiautomático
Capacidad de corte 60° (redondo): 310 mm
Capacidad de corte 60° (plano) (longitud x ancho): 245 mm x 440 mm
Capacidad de corte 60° (cuadrado): 245 mm

Potencias
Motor principal: 4 kW
Motor bomba hidráulica: 2,2 kW
Motor bomba refrigerante: 0,12 kW

Medidas y pesos
Dimensiones de la sierra: 6.300 mm x 41 mm x 1,3 mm
Dimensiones totales (L x A x H): 3 m x 2,25 m x 2,05 m
Peso: aprox. 3.600 kg

Características técnicas

• Modelo: ABS 440 S NC
• Tipo: Sierra de cinta horizontal totalmente automática, diseño de doble columna
• Control: Omron touchscreen, programable (30 programas × 50 pasos)
• Sistema de avance: servomotor con husillo de bolas precargado; repetibilidad ±0,2 mm
• Equipamiento estándar y opciones: ver lista anterior
