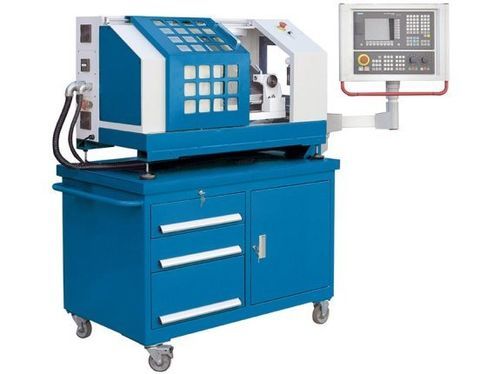

Torno CNC LabTurn 2028 CNC

horizontal2 ejesde mesa inclinada

Overview
El LabTurn 2028 CNC es un torno CNC compacto y móvil, orientado a la formación en CNC y a la fabricación de piezas pequeñas de alta precisión. Ofrece las funciones de tornos de mayor tamaño y cuenta con control Siemens 808D para manejo sencillo.

Highlights

• Control Siemens 808D Advance con interfaz intuitiva
• Torreta de 8 posiciones con 4 herramientas por estación para mecanizado interior/exterior
• Mandril hidráulico de 3 mordazas Ø 100 mm y contrapunta rígida (MK 2)
• Guías lineales y husillos de bolas precargados en todos los ejes
• Área de trabajo cerrada y bancada móvil con almacenamiento integrado

Machine design

• Bancada inclinada en hierro fundido para estabilidad y evacuación eficaz de virutas
• Área de trabajo cerrada con puerta deslizante para acceso seguro
• Lubricación centralizada para reducir tareas de mantenimiento

Spindle

• Velocidad máxima del husillo: 3.000 rpm
• Diámetro interior del husillo: 20 mm — Montaje husillo: MK 3
• Mandril hidráulico 3 mordazas Ø 100 mm incluido

Tool changer

• Torreta de 8 estaciones con hasta 4 herramientas por estación para torneado interior/exterior
• Cola de herramienta: 8 mm x 8 mm — Montaje barra de perforación Ø: 12 mm

Technical specifications — Working area
Longitud máx. de la pieza: 280 mm
Diámetro de giro sobre bancada: 200 mm
Diámetro sobre carro: 90 mm

Technical specifications — Travels
Recorrido eje X: 86 mm
Recorrido eje Z: 155 mm

Technical specifications — Headstock
Rango de velocidad: 100 1/min - 3.000 1/min
Montaje de husillo: MK 3
Diámetro interior husillo: 20 mm
Diámetro mandril: 100 mm

Technical specifications — Rapid feed
Avance rápido: 2.000 mm/min

Technical specifications — Feed
Velocidad de avance: 1.000 mm/min
Torsión máx. motor de avance: 2,2 Nm

Technical specifications — Tooling
Estaciones de herramienta: 8
Dimensiones cola herramienta: 8 mm x 8 mm
Diámetro montaje barra: 12 mm

Technical specifications — Accuracies
Precisión posicionamiento X: 0,022 mm
Precisión posicionamiento Z: 0,022 mm
Repetibilidad X: 0,01 mm
Repetibilidad Z: 0,01 mm

Technical specifications — Tailstock
Diámetro fuso: 20 mm
Recorrido fuso: 30 mm
Cono: MK 2

Technical specifications — Drive capacity
Potencia motor principal: 1 kW

Technical specifications — Measures and weights
Dimensiones (L x A x H): 1,4 m x 0,9 m x 1,85 m
Peso: 500 kg

Additional information

• Adecuado para centros de formación, talleres educativos y producción en pequeñas series
• Diseño compacto que facilita su integración en líneas de trabajo
