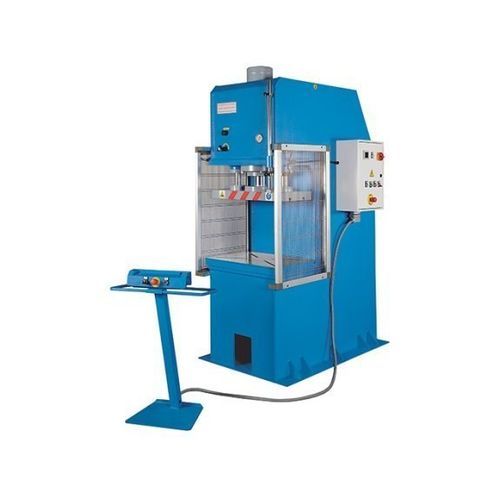

Prensa hidráulica HPK 150 A

de pruebade formadode producción

Resumen
La serie HPK A son prensas hidráulicas de bastidor en C diseñadas para embutición profunda, conformado y entallado. Fabricadas en Europa, los componentes y subconjuntos cumplen requisitos de calidad exigentes. Rango de fuerzas disponible de 40 a 200 t. La serie incorpora grandes placas de pistón y mesa de trabajo con ranuras en T para montaje de herramientas y accesorios. El manejo móvil a dos manos garantiza la seguridad y la carrera se define con topes ajustables. Se ofrecen configuraciones personalizadas bajo pedido.

Características destacadas

• Bastidor en C para aplicaciones versátiles de prensa
• Fabricación en Europa
• Apta para pruebas, prototipos y producción en serie
• Integración Industry 4.0 posible
• Soluciones a medida disponibles

Detalles del producto

• Estructura de acero soldada en forma de C diseñada para la fuerza máxima de la máquina
• Placas de pistón y mesa de gran tamaño para herramientas de gran formato o montajes múltiples
• Flexibilidad recorrido/tiempo del golpe para una amplia gama de procesos
• Pistón hidráulico potente y dos guías circulares autolubricadas para avance preciso y uniforme
• Superficies de cilindro mecanizadas y juntas de alta calidad para bajo desgaste y larga vida útil
• Rápido ajuste de la longitud de carrera mediante topes mecánicos fácilmente regulables
• Sistema hidráulico compacto e integrado accesible dentro del bastidor
• Bomba hidráulica de 2 etapas para avance rápido y velocidad de trabajo optimizada
• Placa de pistón y mesa con ranuras en T para sujeción de herramientas
• Panel de control móvil para operación flexible; controles adicionales integrados en el armario de control
• Construcción y componentes conforme a las directrices de seguridad europeas y normas estrictas

Especificaciones técnicas

• Fuerza de presión: 150 t
• Dimensiones de la mesa: 900 mm x 600 mm
• Recorrido: 500 mm
• Tamaño placa de pistón: 800 mm x 400 mm
• Abertura (clearance): 300 mm
• Velocidad de trabajo (avance): 3 mm/s
• Alimentación rápida: 20 mm/s
• Potencia motor: 4 kW
• Dimensiones (L x A x H): 2,2 m x 1,5 m x 3 m
• Peso: 5.500 kg

Equipo estándar

• Panel de control de dos manos
• Topes mecánicos ajustables
• Manómetro
• Placa de pistón con 2 guías y ranuras en T
• Funcionamiento automático
• Retorno automático
• PLC Siemens
• Bomba hidráulica de 2 etapas con conmutación automática
• Botón de arranque/parada o pedal
• Temporizador de tiempo de funcionamiento
• Manual de usuario

Equipo opcional

• Cortina de luz L = 1.000 mm
• Actualización a control digital Siemens KTP 700 Basic
• Actualización de 2 a 4 guías
• Contador de carreras
• Enfriador de aceite con válvula de descompresión
• Válvula de descompresión
