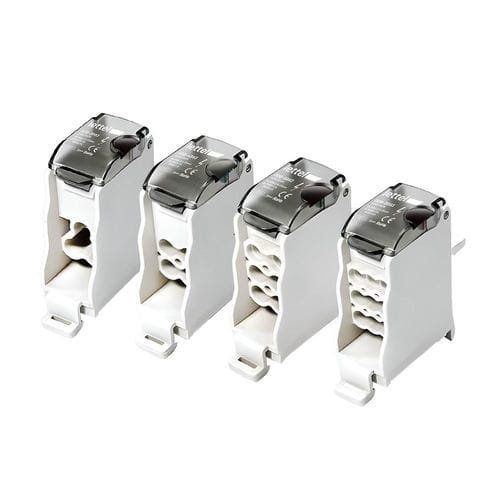

Repartidor de potencia DDB-XB63 series

IP20en riel DIN

Presentación : Bloques de distribución unipolares 63 A disponibles con 3 a 9 salidas. Solución compacta y fiable para distribución eléctrica en cuadros comerciales y residenciales.

Características

• Eléctricas:
  • Corriente nominal: 63 A
  • Tensión de aislamiento: 1000 V
  • Salidas disponibles: 3 salidas – 6 mm²; 4 salidas – 6 mm²; 6 salidas – 4 mm²; 9 salidas – 2,5 mm²
• Físicas:
  • Material conductor: cobre estañado de alta conductividad
  • Carcasa: termoplástico UL94‑V0
  • Color: base RAL7035
  • Conexión: conexión directa en la salida del interruptor modular
  • Montaje: en riel DIN, superficie o sobre interruptor
  • Índice de protección: IP20
  • Formato: diseño compacto apto para cuadros de distribución
  • Identificación: zona prevista para una etiqueta de color que permita identificar el conductor distribuido

Funcionalidades

• Función: Distribuir la alimentación eléctrica a múltiples salidas de baja a media potencia desde un único punto, conectable directamente a la salida de un interruptor modular para simplificar la instalación.
• Aplicaciones: Instalaciones comerciales y residenciales, cuadros secundarios, armarios de distribución y envolventes eléctricas.
• Consejos de uso:
  • Seleccionar la referencia adecuada según el número de salidas y las secciones de cable necesarias
  • Respetar la corriente nominal de 63 A
  • Usar conductores que cumplan las secciones indicadas
  • Asegurar un apriete correcto de las bornas para evitar sobrecalentamiento
  • Comprobar el estado de las conexiones durante las tareas de mantenimiento

Variantes y códigos de pedido
Código pedido | Corriente primaria | Número de salidas | Stock
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

Especificaciones técnicas

• Modelo: DDB-XB63
• Corriente nominal: 63 A
• Tensión de aislamiento: 1000 V
• Material conductor: cobre estañado
• Carcasa: termoplástico UL94‑V0
• Índice de protección: IP20
• Montaje: riel DIN, superficie o sobre interruptor modular
• Opciones de salidas y secciones: 3 salidas (6 mm²), 4 salidas (6 mm²), 6 salidas (4 mm²), 9 salidas (2,5 mm²)
• Color: RAL7035
• Diseño compacto para cuadros de distribución
