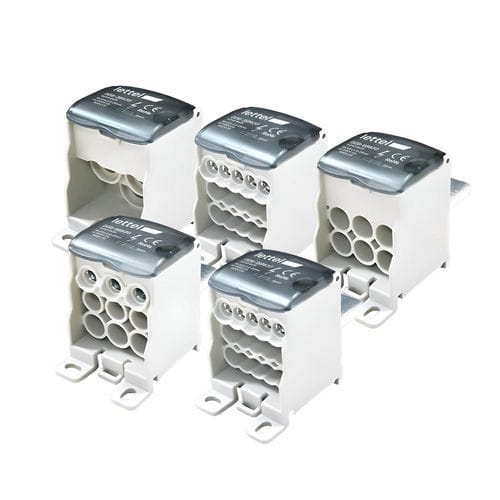

Repartidor de potencia DDB-XB630 series

IP20en riel DIN

Presentación
Repartidores unipolares 630 A de 3 a 15 salidas para interruptor. Repartidor diseñado para centralizar una alimentación eléctrica de alta potencia y redistribuirla hacia múltiples salidas, idóneo para cuadros eléctricos y armarios de distribución industriales y terciarios exigentes.

Eléctricas

• Corriente nominal: 630 A
• Tensión de aislamiento: 1000 V
• Resistencia a cortocircuito: Ipk 51 kA / Icw 24,5 kA
• Configuraciones disponibles:
  • 3 salidas – sección 50 mm²
  • 5 salidas – sección 35 mm²
  • 6 salidas – sección 25 mm²
  • Combinación: 3 salidas – sección 25 mm² y 6 salidas – sección 16 mm²
  • 15 salidas – sección 10 mm²

Físicas

• Conductor: cobre estañado de alta conductividad
• Caja: termoplástico UL94‑V0
• Color: gris RAL7035
• Montaje: riel DIN o fijación directa sobre placa
• Grado de protección: IP20
• Visualización: zona prevista para una etiqueta de color que permita identificar el conductor distribuido
• Conexión: directa en la salida del interruptor moldeado

Funcionalidades y aplicaciones

• Función: centraliza una alimentación de alta potencia y la redistribuye a múltiples salidas, simplificando el cableado y reduciendo conexiones intermedias
• Aplicaciones: instalaciones industriales y terciarias que requieren distribución de potencia significativa; cuadros eléctricos y armarios de distribución con alta densidad de salidas

Consejos de uso

• Verificar la compatibilidad de las secciones de cable con cada borne
• Respetar los pares de apriete para garantizar una conexión fiable y segura
• Identificar claramente cada salida mediante las zonas de identificación previstas
• Adaptar la configuración según la potencia y el número de salidas necesarios
• Realizar inspecciones periódicas para prevenir aflojamiento o sobrecalentamiento

Variantes / códigos de pedido
Código pedido | Corriente primaria | Número de salidas | Estado de stock
DDB-3B630 | 630A | 3 | en stock
DDB-5B630 | 630A | 5 | en stock
DDB-6B630 | 630A | 6 | en stock
DDB-9B630 | 630A | 9 | en stock
DDB-15B630 | 630A | 15 | en stock

Características / especificaciones técnicas

• Corriente nominal: 630 A
• Tensión de aislamiento: 1000 V
• Resistencia a cortocircuito: Ipk 51 kA / Icw 24,5 kA
• Configuraciones: 3, 5, 6, 9 o 15 salidas con secciones adaptadas (50 mm², 35 mm², 25 mm², 16 mm², 10 mm² según modelo)
• Conductor: cobre estañado de alta conductividad
• Caja: termoplástico UL94‑V0
• Color: gris RAL7035
• Montaje: riel DIN o fijación directa sobre placa
• Grado de protección: IP20
• Conexión: directa en la salida del interruptor moldeado
• Visualización: espacio para etiqueta de identificación de color
