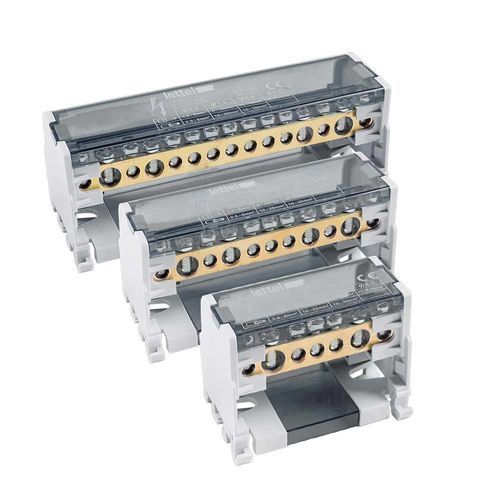

Repartidor de potencia DDB-2BE125 series

IP20en riel DIN

Presentación
Bloques repartidores bipolares 125 A 500 V disponibles con 7, 11 o 15 salidas. Montaje en carril DIN o superficial, bloque conductor de cobre de alta conductividad, protección IP20, conforme a EN 60947-7-1.

Características eléctricas

• Corriente nominal: 125 A
• Tensión nominal: 500 V
• Número de polos: 2
• Número de conexiones por modelo y diámetros de los orificios:
  • DDB-207BE125 – 7 conexiones: 1 x Ø8,5 mm / 5 x Ø5,3 mm / 1 x Ø7,5 mm
  • DDB-211BE125 – 11 conexiones: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-215BE125 – 15 conexiones: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Secciones de cable: Para Ø8,5 mm: flexible + terminales 10-25 mm² / rígido 10-35 mm²; Para Ø7,5 mm: flexible + terminales 6-16 mm² / rígido 10-25 mm²; Para Ø5,3 mm: flexible + terminales 1,5-6 mm² / rígido 2,5-6 mm²
• Par de apriete: 2-3 Nm
• Corriente de cortocircuito pico (Ipk): 20 kA
• Icw: 4,5 kA

Variantes (códigos de pedido)
Código pedido | Corriente primaria | Tensión nominal (Un) | Número de salidas | Disponibilidad
DDB-207BE125 | 125 A | 500 V | 7 | en stock
DDB-211BE125 | 125 A | 500 V | 11 | en stock
DDB-215BE125 | 125 A | 500 V | 15 | en stock

Físico

• Bloque conductor: cobre de alta conductividad
• Tornillos: acero zincado
• Carcasa: base PA66-V0 RAL7035 con cubierta gris translúcida extraíble
• Montaje: carril DIN o superficial
• Protección: IP20
• Aislamiento: placa aislante entre polos y en la parte posterior para aislar el carril DIN
• Dimensiones (L x H x P): 64 x 50 x 50 mm (DDB-207BE125); 100 x 50 x 50 mm (DDB-211BE125); 130 x 50 x 50 mm (DDB-215BE125)

Funciones y aplicaciones
Los bloques repartidores bipolares 125 A permiten distribuir la alimentación desde una entrada principal hacia múltiples salidas. Diseñados para asegurar una distribución homogénea de la corriente, incorporan un bloque de cobre de alta conductividad para reducir pérdidas y soportar solicitaciones eléctricas. El diseño bipolar permite gestionar simultáneamente fase y neutro. Conforme a EN 60947-7-1.

• Aplicaciones: instalaciones de baja tensión residenciales, terciarias e industriales; cuadros eléctricos; cuadros de distribución; instalaciones multi-circuito.

Consejos de uso

• Respetar las secciones de cable admisibles para cada borne.
• Aplicar un par de apriete de 2 a 3 Nm.
• Cortar la alimentación antes de cualquier intervención.
• Usar terminales para cables flexibles para asegurar una buena sujeción.
• Verificar periódicamente el apriete de las conexiones.

Especificaciones técnicas

• Corriente nominal: 125 A
• Tensión nominal: 500 V
• Número de polos: 2
• Modelos disponibles: DDB-207BE125 (7 salidas), DDB-211BE125 (11 salidas), DDB-215BE125 (15 salidas)
• Diámetros de orificios y distribución por modelo: ver variantes arriba
• Diámetros de cable compatibles: Ø8,5 / Ø7,5 / Ø5,3 mm (detalles arriba)
• Par de apriete: 2-3 Nm
• Corriente pico de cortocircuito (Ipk): 20 kA
• Icw: 4,5 kA
• Bloque conductor: cobre de alta conductividad
• Carcasa: PA66-V0 RAL7035, cubierta gris translúcida
• Montaje: carril DIN o superficial
• Protección: IP20
• Norma: EN 60947-7-1
• Dimensiones por modelo: 64 x 50 x 50 mm; 100 x 50 x 50 mm; 130 x 50 x 50 mm
