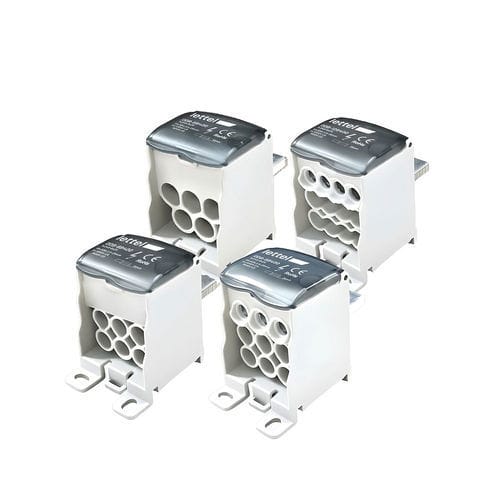

Repartidor de potencia DDB-XB400 series

IP20en riel DIN

Presentación
Repartidores unipolares 400 A de 5 a 12 salidas para salida de interruptor. Solución para distribución eléctrica de alta potencia en instalaciones industriales y terciarias, que facilita el cableado y el mantenimiento.

Características (detalladas)

• Eléctricas:
  • Corriente nominal : 400 A
  • Tensión de aislamiento : 1000 V
  • Configuraciones disponibles : 5 salidas – sección 25 mm²; 6 salidas – sección 16 mm²; 9 salidas – sección 16 mm²; 12 salidas – combinación 6x16 mm² + 6x10 mm²
  • Resistencia a cortocircuito : Ipk 51 kA / Icw 24,5 kA

Físicas

• Conductor : cobre estañado de alta conductividad
• Carcasa : termoplástico UL94-V0
• Color : gris RAL7035
• Conexión : directa en salida de interruptor moldeado
• Montaje : riel DIN, superficie o fijación directa en placa
• Índice de protección : IP20
• Identificación : zona prevista para una etiqueta de color para identificar el conductor distribuido

Funcionalidades

• Distribuye alimentación de alta potencia a múltiples salidas.
• Permite conexión directa en la salida del interruptor para simplificar el cableado y reducir conexiones intermedias.
• Diseñado para mejorar la fiabilidad y la continuidad de servicio en cuadros de distribución y armarios eléctricos.

Aplicaciones

• Instalaciones industriales y terciarias con altas demandas de corriente.
• Cuadros de distribución y armarios eléctricos que requieren múltiples salidas, mantenimiento facilitado y ampliaciones futuras.

Consejos de uso

• Verificar la compatibilidad de las secciones de cable con los bornes del repartidor.
• Respetar los pares de apriete recomendados para cada tipo de conexión.
• Identificar correctamente cada salida utilizando las zonas de marcado.
• Seleccionar la configuración según las necesidades de potencia y número de salidas.
• Comprobar periódicamente las conexiones para evitar sobrecalentamientos.

Variantes y códigos de pedido
Código pedido | Corriente primaria | Número de salidas | Disponibilidad
DDB-5B400 | 400 A | 5 | en stock
DDB-6B400 | 400 A | 6 | en stock
DDB-9B400 | 400 A | 9 | en stock
DDB-12B400 | 400 A | 12 | en stock

Área de descarga (documento mencionado)
Gama de repartidores (folleto de producto, PDF).

Productos asociados / Accesorios

• Etiquetas de color (zona prevista para marcaje/identificación de salidas)

características / especificaciones técnicas

• Corriente nominal: 400 A
• Tensión de aislamiento: 1000 V
• Resistencia a cortocircuito: Ipk 51 kA / Icw 24,5 kA
• Configuraciones: 5, 6, 9 o 12 salidas (secciones de cable según variante)
• Conductor: cobre estañado
• Carcasa: termoplástico UL94-V0, gris RAL7035
• Montaje: riel DIN, superficie o fijación en placa
• Índice de protección: IP20
• Conexión: directa en salida de interruptor moldeado
