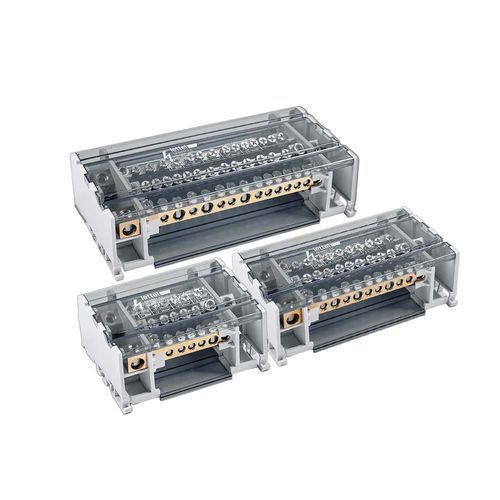

Repartidor de potencia DDB-4B125

en riel DIN

Presentación
Bloque repartidor tetrapolar 125 A con 7, 11 o 15 conexiones – entrada lateral

Características eléctricas

• Corriente nominal: 125 A
• Tensión nominal: 690 V AC
• Número de polos: 4
• Número de conexiones por polo y diámetros de orificio:
  • DDB-407B125 – 7 conexiones: 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
  • DDB-411B125 – 11 conexiones: 1 x Ø9,5 mm / 7 x Ø5,5 mm / 3 x Ø7,5 mm
  • DDB-415B125 – 15 conexiones: 1 x Ø9,5 mm / 11 x Ø5,5 mm / 1 x Ø7,5 mm / 2 x Ø8,5 mm
• Secciones de cable:
  • Para Ø9,5 mm: flexible con terminales 10–35 mm² / rígido 10–35 mm²
  • Para Ø8,5 mm: flexible con terminales 10–25 mm² / rígido 10–35 mm²
  • Para Ø7,5 mm: flexible con terminales 6–16 mm² / rígido 10–25 mm²
  • Para Ø5,5 mm: flexible con terminales 1,5–6 mm² / rígido 2,5–6 mm²
• Par de apriete: 2–3 Nm (excepto para Ø9,5 mm: 6–7 Nm)
• Icc pico (Ipk): 30 kA
• Icc pico (Ipk) DDB-415B125: 21 kA
• Icw: 4,5 kA

Físico

• Entrada: entrada lateral
• Bloque conductor: cobre de alta conductividad
• Tornillería: acero galvanizado
• Carcasa: base PA66-V0 RAL7035 con tapa gris translúcida removible
• Montaje: riel DIN o montaje en superficie
• Protección: IP20
• Aislamiento: placa aislante entre polos y en el fondo de la carcasa para aislar el riel DIN
• Dimensiones (L x H x P): 109 x 90 x 50 mm (DDB-407B125); 147 x 90 x 50 mm (DDB-411B125); 182 x 90 x 50 mm (DDB-415B125)

Funciones

• Distribución segura y eficiente de la energía en redes trifásicas con neutro
• Conexión lateral para facilitar el acceso a los bornes y simplificar el cableado en cuadros compactos
• Bloque de cobre de alta conductividad para una distribución homogénea de la corriente y reducción de pérdidas
• Construcción que asegura resistencia a las solicitaciones eléctricas y térmicas

Aplicaciones

• Instalaciones eléctricas profesionales, cuadros terciarios e industriales
• Redistribución de energía hacia múltiples circuitos trifásicos con neutro
• Armarios eléctricos con acceso frontal limitado y sistemas de múltiples salidas

Consejos de uso

• Respetar las secciones de cable recomendadas para cada tipo de borne para asegurar un contacto seguro y limitar el calentamiento
• Aplicar el par de apriete indicado para cada diámetro de borne
• Instalar en riel DIN o en superficie según la configuración del cuadro
• Desconectar la alimentación antes de cualquier intervención para garantizar la seguridad
• Utilizar terminales para conductores flexibles para asegurar conexiones fiables y evitar la oxidación
• Comprobar regularmente el apriete de las conexiones y la integridad mecánica
• No superar los valores indicados de Ipk e Icw

Variantes y códigos de pedido
Código | Nº de polos | Corriente nominal | Tensión nominal (Un) | Nº de salidas | Stock
DDB-407B125 | Tetrapolar | 125 A | 690 V | 7 | instock
DDB-411B125 | Tetrapolar | 125 A | 690 V | 11 | instock
DDB-415B125 | Tetrapolar | 125 A | 690 V | 15 | instock

Documentos
Folleto de la gama disponible para descarga (ficha técnica PDF).

Especificaciones técnicas

• Corriente nominal: 125 A
• Tensión nominal: 690 V AC
• Polos: 4 (tetrapolar)
• Conexiones disponibles: 7 / 11 / 15 según variante
• Material conductor: cobre de alta conductividad
• Índice de protección: IP20
• Montaje: riel DIN o superficie
• Icc pico (Ipk): 30 kA (21 kA para DDB-415B125)
• Icw: 4,5 kA
• Dimensiones: ver variantes (109 x 90 x 50 mm; 147 x 90 x 50 mm; 182 x 90 x 50 mm)
