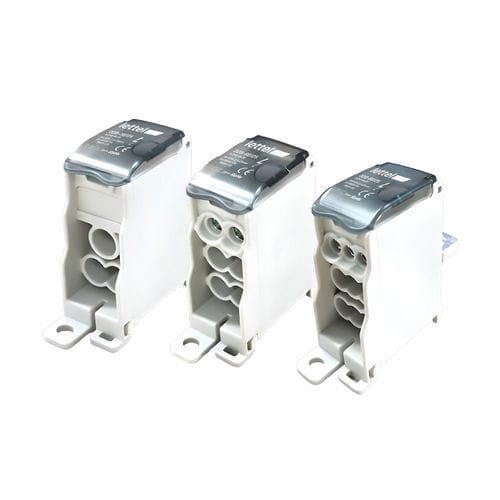

Repartidor de potencia DDB-XB125 series

IP20en riel DIN

Descripción
Los repartidores unipolares DDB-XB125 permiten distribuir la alimentación desde un único punto hacia varias salidas. Diseñados para conexión directa en la salida de un interruptor automático modular, simplifican el tendido de cables, reducen el tiempo de instalación y minimizan las conexiones intermedias. Indicados para cuadros eléctricos en entornos terciarios e industriales que requieren varios derivados de potencia intermedia.

Características

• Eléctricas:
  • Corriente nominal: 125 A
  • Tensión de aislamiento: 1000 V
  • Salidas disponibles:
  • 3 salidas – 16 mm²
  • 6 salidas – 10 mm²
  • 9 salidas – 6 mm²
• Físicas:
  • Conductor: cobre estañado de alta conductividad
  • Carcasa: material termoplástico UL94-V0
  • Color: base RAL7035
  • Conexionado: directo en salida de interruptor modular
  • Montaje: en riel DIN, superficie o sobre interruptor
  • Grado de protección: IP20
  • Formato: diseño compacto apto para cuadros eléctricos
  • Identificación: espacio para etiqueta de color para identificar el conductor distribuido

Funciones y recomendaciones de uso

• Función: distribuir la alimentación desde un punto único a varias salidas, con posibilidad de conexión directa a la salida del interruptor.
• Aplicaciones: cuadros eléctricos y armarios de distribución en entornos terciarios e industriales.
• Recomendaciones: escoger la configuración según número de salidas y secciones de cable; respetar la corriente nominal de 125 A; utilizar conductores compatibles con las secciones indicadas; asegurar el apriete correcto; realizar inspecciones periódicas para evitar aflojamiento o sobrecalentamiento.

Variantes y códigos de pedido

• DDB-3B125 | 125 A | 3 salidas | instock
• DDB-6B125 | 125 A | 6 salidas | instock
• DDB-9B125 | 125 A | 9 salidas | instock

Documentos

• Gama de repartidores (pdf, 5 MB)

Especificaciones técnicas

• Corriente nominal: 125 A
• Tensión de aislamiento: 1000 V
• Secciones de salidas: 3x16 mm², 6x10 mm², 9x6 mm²
• Conductor: cobre estañado de alta conductividad
• Carcasa: termoplástico UL94-V0
• Grado de protección: IP20
• Montaje: riel DIN, superficie o sobre interruptor
• Color: base RAL7035
