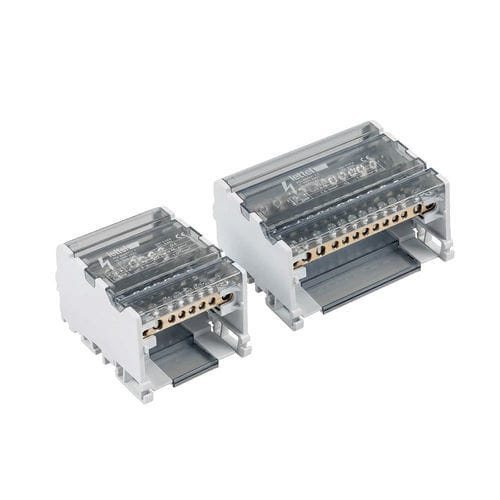

Repartidor de potencia DDB-4B80 series

IP20en riel DIN

Presentación
Repartidores tetrapolares destinados a la distribución de energía en redes trifásicas con neutro. Diseño con bloque conductor de cobre de alta conductividad, carcasa en PA66-V0 RAL7035 y tapa gris translúcida extraíble. Montaje en riel DIN o en superficie, grado de protección IP20. Conforme a EN 60947-7-1.

Características eléctricas

• Corriente nominal: 80 A
• Tensión nominal: 500 V AC
• Número de polos: 4
• Número de conexiones por polo y diámetros de orificio: DDB-408B80 – 8 conexiones: 3 x Ø5,5 mm / 5 x Ø4,5 mm; DDB-413B80 – 13 conexiones: 5 x Ø5,5 mm / 8 x Ø4,5 mm
• Secciones de cable admisibles: para Ø5,5 mm: flexible con terminales 1,5–10 mm² / rígido 2,5–16 mm²; para Ø4,5 mm: flexible con terminales 0,75–6 mm² / rígido 1,5–10 mm²
• Par de apriete: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Corriente de cortocircuito pico (Ipk): 20 kA
• Icw: 4,5 kA

Características físicas

• Bloque conductor: cobre de alta conductividad
• Tornillos: acero zincado
• Carcasa: base PA66-V0 RAL7035 con tapa gris translúcida extraíble
• Montaje: riel DIN o en superficie
• Protección: IP20
• Aislamiento: placa aislante entre polos y en el fondo de la carcasa
• Dimensiones (L x H x P): 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)

Funcionalidades
Estos repartidores permiten la distribución de energía hacia varias salidas en instalaciones trifásicas con neutro. Aseguran una distribución fiable de la corriente hacia múltiples derivaciones, garantizando seguridad y rendimiento mediante conductores de cobre de alta conductividad.

Aplicaciones

• Instalaciones eléctricas terciarias e industriales
• Armarios eléctricos y cuadros de distribución
• Instalaciones multi-circuito que requieren varias derivaciones trifásicas

Consejos de uso

• Respetar las secciones de cable admisibles
• Aplicar el par de apriete especificado en cada bornas
• Desconectar la alimentación antes de intervenir
• Utilizar terminales en conductores flexibles
• Comprobar regularmente el apriete de las conexiones

Variantes y códigos de pedido (tabla)
Código de pedido | Número de polos | Corriente primaria | Número de salidas | Stock
DDB-408B80 | Tetrapolar | 80 A | 8 | en stock
DDB-413B80 | Tetrapolar | 80 A | 13 | en stock

Especificaciones técnicas

• Corriente nominal: 80 A
• Tensión nominal: 500 V AC
• Polos: 4 (tetrapolar)
• Conexiones: 8 o 13 según variante (ver detalles Ø5,5 mm y Ø4,5 mm)
• Secciones de cable admisibles: flexible, rígido y con terminales según diámetro (ver detalles)
• Par de apriete: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Corriente de cortocircuito pico (Ipk): 20 kA
• Icw: 4,5 kA
• Materiales: cobre de alta conductividad (bloque conductor); tornillos acero zincado; carcasa PA66-V0
• Índice de protección: IP20
• Montaje: riel DIN o en superficie
• Dimensiones: 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)
