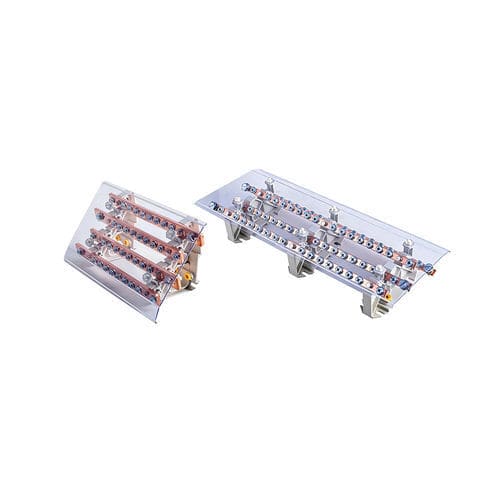

Repartidor de potencia DDB-4C400 series

seguroen riel DIN

Descripción
Repartidor tetrapolar escalonado 400 A disponible en versiones de 10 o 16 conexiones, diseñado para la distribución de energía en instalaciones trifásicas con neutro de alta potencia. Arquitectura escalonada que facilita la organización de las conexiones y el acceso a los bornes.

Características eléctricas

• Corriente nominal : 400 A
• Tensión nominal : 690 V AC
• Número de polos : 4
• Tensión de impulso (Uimp) : 8 kV
• Corriente pico de cortocircuito (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• Conexiones por barra (tipo) : DDB-410C400 – 10 conexiones : 1 x M8 / 9 x M6
  DDB-416C400 – 16 conexiones : 1 x M8 / 15 x M6

Características físicas

• Bloque conductor : cobre de alta conductividad
• Carcasa : PA66 UL94-V0
• Tapa : protección desmontable
• Montaje : riel DIN o montaje superficial
• Entrega : suministrado montado
• Dimensiones totales (L x H x P) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• Dimensiones de las barras : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

Funciones
Los repartidores tetrapolares escalonados de 400 A están diseñados para la distribución de energía en sistemas trifásicos con neutro de alta potencia. Su disposición escalonada permite una organización clara y estructurada de las conexiones, facilitando el cableado y el acceso a los bornes. Las conexiones con terminales de horquilla ofrecen opciones de terminación flexibles y eliminan las limitaciones relacionadas con las secciones de los conductores.

Aplicaciones
Adecuado para entornos industriales y terciarios que requieren la gestión de altas potencias: cuadros eléctricos principales, tableros de distribución, instalaciones con múltiples salidas. Diseño escalonado para una integración optimizada en sistemas complejos.

Consejos de uso

• Utilizar terminales de horquilla adecuados para garantizar una conexión fiable y segura.
• Respetar las prácticas recomendadas de apriete de las conexiones para mantener una conductividad óptima.
• Desconectar la alimentación antes de cualquier intervención.
• Organizar el cableado aprovechando la estructura escalonada para facilitar el acceso y el mantenimiento.
• Comprobar regularmente el apriete de las conexiones y el estado de los componentes.
• No exceder los valores de Ipk y Uimp para garantizar la seguridad y la durabilidad.

Variantes y códigos de pedido
Código pedido | Tipo de polo | Corriente nominal | Número de salidas | Estado
DDB-410C400 | Tetrapolar escalonado | 400 A | 10 | en stock
DDB-416C400 | Tetrapolar escalonado | 400 A | 16 | en stock

Características / especificaciones técnicas

• Referencia modelo: DDB-4C400 (variantes DDB-410C400 y DDB-416C400)
• Corriente nominal: 400 A
• Tensión nominal: 690 V AC
• Polos: 4
• Uimp: 8 kV
• Corriente pico: 30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• Conexiones por barra: DDB-410C400 – 1 x M8 / 9 x M6 ; DDB-416C400 – 1 x M8 / 15 x M6
• Material conductor: cobre de alta conductividad
• Carcasa: PA66 UL94-V0
• Protección: tapa desmontable
• Montaje: riel DIN o montaje superficial
• Entrega: montado
• Dimensiones (L x H x P): 280 x 150 x 116 mm (10 salidas); 420 x 150 x 116 mm (16 salidas)
• Dimensiones de las barras: 25 x 6 x 248 mm (10 conexiones); 25 x 6 x 384 mm (16 conexiones)
