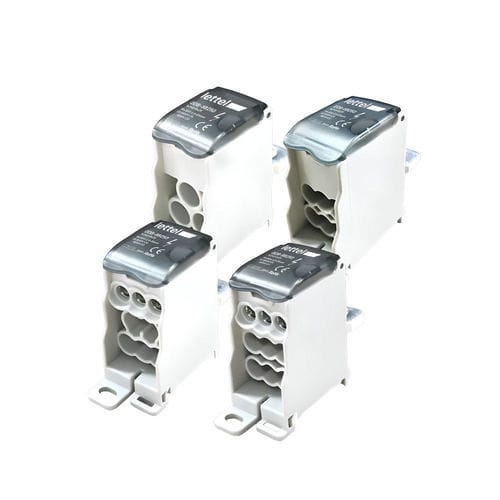

Repartidor de potencia DDB-XB250

IP20en riel DIN

Descripción
Repartidores unipolares 250 A de 3 a 9 salidas diseñados para la distribución de una alimentación de elevada potencia en la salida de un interruptor en caja moldeada. Adecuados para instalaciones industriales y terciarias, estos repartidores facilitan el cableado, aumentan la fiabilidad y reducen las conexiones intermedias.

Características eléctricas

• Corriente nominal: 250 A
• Tensión de aislamiento: 1000 V
• Configuraciones disponibles:
  • 3 salidas – sección 25 mm²
  • 6 salidas – sección 16 mm²
  • 8 salidas – sección 16 mm²
  • 9 salidas – sección 10 mm²

Físico

• Conductor: cobre estañado de alta conductividad
• Carcasa: termoplástico técnico UL94-V0
• Acabado: color gris RAL7035
• Conexión: directa en la salida del interruptor en caja moldeada
• Montaje: en riel DIN, superficie o sobre el interruptor
• Índice de protección: IP20
• Arquitectura: diseño compacto que facilita la integración en cuadro
• Identificación: espacio previsto para una pastilla de color que permite identificar el conductor distribuido

Funciones y aplicaciones

• Función: distribución de una alimentación de elevada potencia hacia varios derivaciones garantizando continuidad de servicio y fiabilidad.
• Aplicaciones: instalaciones eléctricas industriales y terciarias, cuadros y armarios de distribución que requieren una distribución de potencia controlada.
• Consejos de uso:
  • Determinar la configuración adecuada según el número de derivaciones y las secciones requeridas.
  • Respetar la corriente nominal para garantizar seguridad y durabilidad.
  • Usar conductores conforme a las secciones recomendadas para cada salida.
  • Aplicar los pares de apriete apropiados para asegurar una conexión fiable.
  • Realizar controles periódicos de las conexiones para prevenir riesgos de sobrecalentamiento.

Accesorios asociados

• Pastillas de color para identificación de los conductores distribuidos

Variantes y códigos de pedido
Código pedido | Corriente primaria | Número de salidas | Stock
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

Documentos

• Gama de repartidores (PDF de presentación disponible en el área de descargas)

Especificaciones técnicas

• Corriente nominal: 250 A
• Tensión de aislamiento: 1000 V
• Secciones por configuración: 3 salidas = 25 mm², 6/8 salidas = 16 mm², 9 salidas = 10 mm²
• Conductor: cobre estañado
• Carcasa: termoplástico UL94-V0
• Acabado: gris RAL7035
• Conexión: salida directa en interruptor en caja moldeada
• Montaje: riel DIN / superficie / sobre interruptor
• Índice de protección: IP20
• Arquitectura: compacta para integración en cuadro
