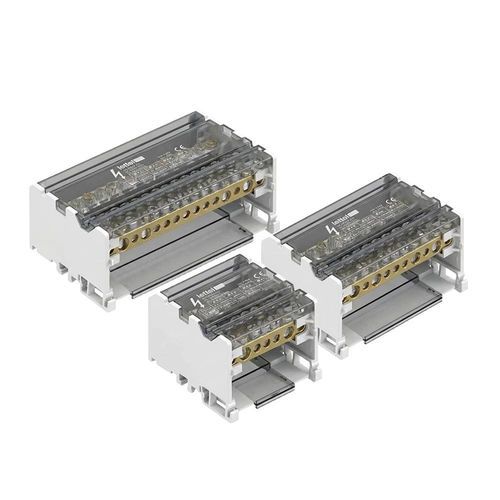

Repartidor de potencia DDB-4BE125 series

IP20en riel DIN

Presentación

• Bloque de distribución tetrapolar 125 A diseñado para la distribución en redes trifásicas con neutro, disponible con 7, 11 o 15 salidas. Montaje en riel DIN o superficie. Conforme a EN 60947-7-1.

Características eléctricas

• Corriente nominal: 125 A
• Tensión nominal: 500 V CA
• Número de polos: 4 (tetrapolar)
• Variantes (número de salidas y geometría de bornes):
  • DDB-407BE125 – 7 salidas: 1 x Ø8,5 mm / 1 x Ø7,5 mm / 5 x Ø5,3 mm
  • DDB-411BE125 – 11 salidas: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-415BE125 – 15 salidas: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Par de apriete: 2–3 Nm
• Corriente pico de cortocircuito (Ipk): 20 kA
• Icw: 4,5 kA

Secciones de cable aceptadas

• Para borne Ø8,5 mm: flexible con terminales 10–25 mm² / rígido 10–35 mm²
• Para borne Ø7,5 mm: flexible con terminales 6–16 mm² / rígido 10–25 mm²
• Para borne Ø5,3 mm: flexible con terminales 1,5–6 mm² / rígido 2,5–6 mm²

Características físicas

• Bloque conductor: cobre de alta conductividad
• Tornillos: acero zincado
• Carcasa: base PA66-V0 RAL7035 con cubierta gris translúcida desmontable
• Montaje: riel DIN o superficie
• Protección: IP20
• Aislamiento: placa aislante entre polos y en la base de la carcasa (aísla el riel DIN)
• Dimensiones (L x H x P): 64 x 90 x 50 mm (DDB-407BE125); 100 x 90 x 50 mm (DDB-411BE125); 130 x 90 x 50 mm (DDB-415BE125)

Funciones y usos

• Distribuye y centraliza la energía en instalaciones trifásicas con neutro, reduciendo pérdidas gracias al bloque de cobre de alta conductividad.
• Diseño modular que facilita el cableado y el mantenimiento en cuadros de distribución y armarios con múltiples salidas.
• Aplicaciones típicas: edificios terciarios, instalaciones industriales, cuadros de distribución, talleres y cualquier entorno que requiera una distribución de energía fiable y segura.

Consejos de uso

• Respetar las secciones de cable recomendadas para cada tipo de borne.
• Utilizar terminales en conductores flexibles para asegurar un contacto fiable.
• Aplicar el par de apriete recomendado (2–3 Nm) para limitar el calentamiento.
• Desconectar la alimentación antes de cualquier intervención.
• Comprobar periódicamente el apriete y la integridad mecánica.
• Respetar los valores de Ipk e Icw para evitar sobrecargas.

Variantes y códigos de pedido
DDB-407BE125 | Tetrapolar | 125 A | 500 V | 7 salidas | instock
DDB-411BE125 | Tetrapolar | 125 A | 500 V | 11 salidas | instock
DDB-415BE125 | Tetrapolar | 125 A | 500 V | 15 salidas | instock


Características / especificaciones técnicas

• Corriente nominal: 125 A
• Tensión nominal: 500 V CA
• Polos: 4 (tetrapolar)
• Corriente pico de cortocircuito (Ipk): 20 kA
• Icw: 4,5 kA
• Índice de protección: IP20
• Materiales: conductor de cobre de alta conductividad, carcasa PA66-V0
• Montaje: riel DIN o superficie
• Dimensiones según modelo: 64 x 90 x 50 mm / 100 x 90 x 50 mm / 130 x 90 x 50 mm
