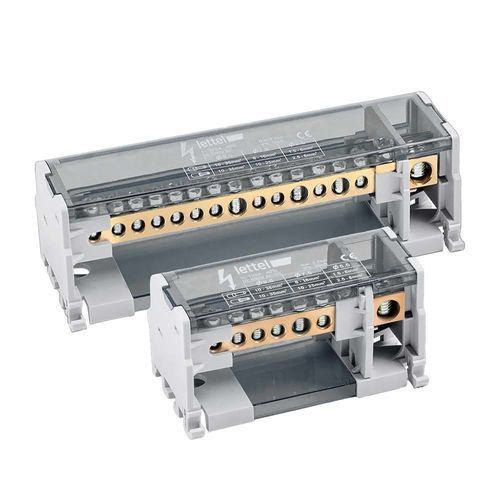

Repartidor de potencia DDB-2B125 series

IP20en riel DIN

Presentación
Repartidor bipolar 125 A con entrada lateral, disponible en variantes de 7 y 15 conexiones. Diseñado para distribuir una alimentación principal a múltiples salidas en cuadros eléctricos compactos, con barra conductora de cobre de alta conductividad, carcasa aislante y montaje en riel DIN o en superficie.

Características detalladas

• Eléctricas:
  • Corriente nominal: 125 A
  • Tensión nominal: 690 V
  • Número de polos: 2
  • Número de conexiones por variante y diámetros de orificio:
    • DDB-207B125 (7 conexiones): 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
    • DDB-215B125 (15 conexiones): 1 x Ø9,5 mm / 11 x Ø5,5 mm / 3 x Ø7,5 mm
  • Secciones de cable admisibles:
    • Para Ø9,5 mm: flexible con terminales 10–35 mm² / rígido 10–35 mm²
    • Para Ø5,5 mm (DDB-207B125): flexible con terminales 2,5–6 mm² / rígido 1,5–6 mm²
    • Para Ø5,5 mm (DDB-215B125): flexible con terminales 1,5–6 mm² / rígido 2,5–6 mm²
    • Para Ø7,5 mm (DDB-207B125): flexible con terminales 10–35 mm² / rígido 6–16 mm²
    • Para Ø7,5 mm (DDB-215B125): flexible con terminales 6–16 mm² / rígido 10–25 mm²
  • Par de apriete: 6–7 Nm (bornes principales Ø9,5 mm) / 2–3 Nm otras bornas
  • Corriente pico de cortocircuito (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
  • Icw: 4,5 kA
• Físicas:
  • Entrada lateral
  • Barra conductora: cobre de alta conductividad
  • Tornillería: acero zincado
  • Carcasa: base PA66-V0 RAL7035 con tapa gris translúcida desmontable
  • Montaje: riel DIN o en superficie
  • Protección: IP20
  • Aislamiento: placa aislante entre polos y en la parte posterior para aislar el riel DIN
  • Dimensiones (L x H x P): 94 x 50 x 50 mm (DDB-207B125); 162 x 50 x 50 mm (DDB-215B125)

Funcionalidades
Los repartidores bipolares con entrada lateral permiten distribuir la alimentación desde una entrada principal hacia varias salidas optimizando la ergonomía del cableado. La entrada lateral facilita la integración en cuadros compactos y mejora la accesibilidad durante las conexiones. La barra de cobre de alta conductividad reduce las pérdidas y soporta las solicitaciones de corriente.

Aplicaciones
Adecuados para instalaciones de baja tensión residenciales, comerciales e industriales, especialmente en cuadros secundarios, armarios de distribución e instalaciones con múltiples salidas donde se requiera compacidad, fiabilidad y optimización del trazado de cables.

Consejos de uso

• Preferir la entrada lateral para optimizar el trazado de cables en cuadros compactos
• Respetar las secciones de cable admisibles según el diámetro de las bornas
• Aplicar el par de apriete recomendado para garantizar un contacto óptimo
• Desconectar la alimentación antes de cualquier intervención
• Utilizar terminales para conductores flexibles para asegurar conexiones fiables
• Comprobar regularmente el apriete de las bornas durante el mantenimiento

Variantes y códigos de pedido
Código pedido | Corriente primaria | Tensión nominal (Un) | Número de salidas | Tipo de conexión | Stock
DDB-207B125 | 125A | 690V | 7 | Conexión lateral | instock
DDB-215B125 | 125A | 690V | 15 | Conexión lateral | instock

Documentos
Ficha técnica y folleto disponibles (ver área de descarga del fabricante).

Especificaciones técnicas

• Referencia modelo: DDB-2B125 (var. DDB-207B125, DDB-215B125)
• Corriente nominal: 125 A
• Tensión nominal: 690 V
• Polos: 2 (bipolar)
• Conexiones: 7 o 15 según variante con Ø de orificios detallados
• Materiales: conductor de cobre de alta conductividad, carcasa PA66-V0
• Protección: IP20
• Montaje: riel DIN o en superficie
• Par de apriete recomendado: 6–7 Nm (borne principal) / 2–3 Nm (otras)
• Corriente pico de cortocircuito (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
• Icw: 4,5 kA
• Dimensiones: 94 x 50 x 50 mm (7 conexiones); 162 x 50 x 50 mm (15 conexiones)
