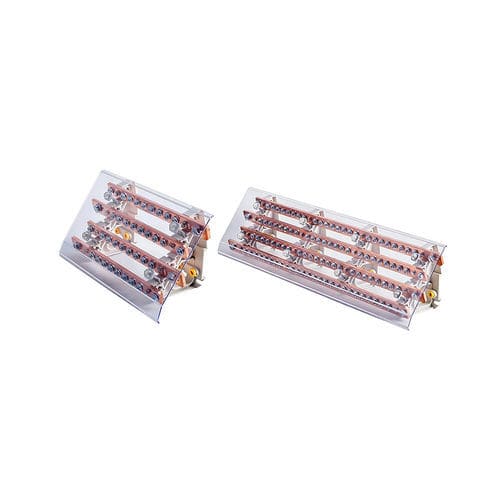

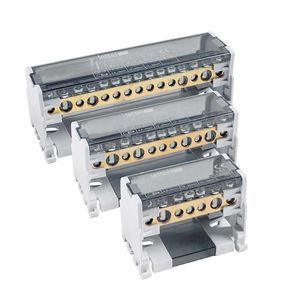

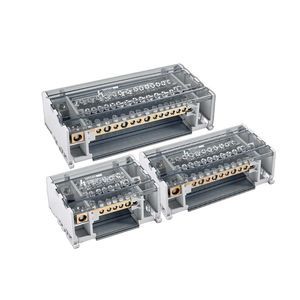

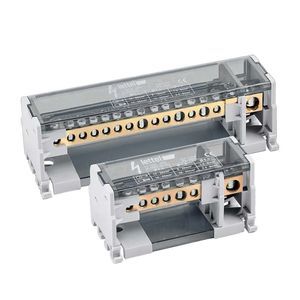

Repartidor de potencia DDB-4C250 series

seguroen riel DIN

Presentación
Repartidores tetrapolares escalonados 250A 690V con conductores de cobre de alta conductividad, disponibles con 11 o 27 conexiones, conexionado mediante terminales, carcasa aislante PA66 UL94-V0, montaje en carril DIN o superficie. Producto entregado montado.

Características eléctricas

• Corriente nominal: 250 A
• Tensión nominal: 690 V AC
• Número de polos: 4 (tetrapolar)
• Tensión de impulso (Uimp): 8 kV
• Corriente pico de cortocircuito (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Número y tipo de conexiones por barra: DDB-410C250: 1 x M8 / 10 x M6; DDB-426C250: 1 x M8 / 26 x M6

Características físicas

• Bloque conductor: cobre de alta conductividad
• Carcasa: PA66 UL94-V0
• Tapa: protección desmontable
• Montaje: carril DIN o superficie
• Producto: entregado montado
• Dimensiones totales (L x A x P): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Dimensiones de las barras: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)

Funciones

• Distribución de energía para instalaciones trifásicas con neutro que requieren un gran número de salidas.
• Diseño escalonado que optimiza el acceso a las conexiones y facilita el cableado en configuraciones complejas.
• Conexionado mediante terminales en horquilla para mayor flexibilidad de instalación y evitar limitaciones relacionadas con las secciones de cable.

Aplicaciones
Particularmente adecuado para instalaciones industriales y comerciales de alta potencia: armarios de distribución principales, cuadros eléctricos multi-salida y sistemas con alta densidad de conexiones donde son esenciales la fiabilidad, la seguridad y la facilidad de mantenimiento.

Consejos de uso

• Utilizar terminales en horquilla adecuados para una conexión fiable y segura.
• Respetar las prácticas de apriete correctas para garantizar una conductividad óptima.
• Desconectar la alimentación antes de cualquier intervención.
• Organizar el cableado aprovechando la estructura escalonada para facilitar el acceso y el mantenimiento.
• Comprobar regularmente el apriete de las conexiones y el estado de los componentes.
• No exceder los valores de IPK y Uimp indicados para garantizar la seguridad y la vida útil de la instalación.

Variedades y códigos de pedido
Código de pedido ; Configuración de polos ; Corriente primaria ; Número de salidas ; Stock
DDB-410C250 ; Tetrapolar escalonado ; 250A ; 11 ; en stock
DDB-426C250 ; Tetrapolar escalonado ; 250A ; 27 ; en stock

Especificaciones técnicas

• Corriente nominal: 250 A
• Tensión nominal: 690 V AC
• Número de polos: 4
• Tensión de impulso (Uimp): 8 kV
• Corriente pico de cortocircuito (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Conexiones por barra: DDB-410C250 = 1 x M8 / 10 x M6; DDB-426C250 = 1 x M8 / 26 x M6
• Bloque conductor: cobre de alta conductividad
• Carcasa: PA66 UL94-V0
• Montaje: carril DIN o superficie
• Dimensiones (L x A x P): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Dimensiones barras: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)
