Módulo de relé electromecánica GRV-OMRIS-8
DCACcon indicador LED

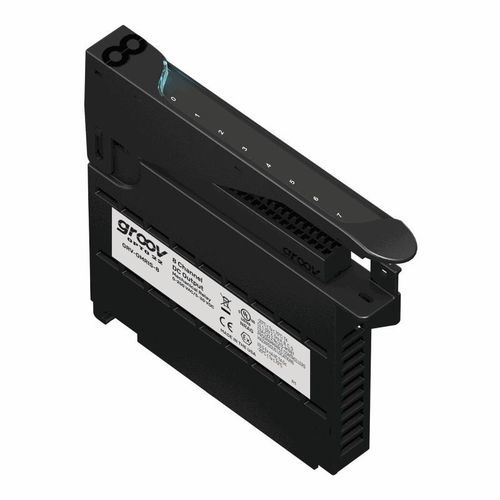

Módulo de relé electromecánica - GRV-OMRIS-8 - Opto 22 - DC / AC / con indicador LED
Módulo de relé electromecánica - GRV-OMRIS-8 - Opto 22 - DC / AC / con indicador LED
Módulo de relé electromecánica - GRV-OMRIS-8 - Opto 22 - DC / AC / con indicador LED - imagen - 2
Módulo de relé electromecánica - GRV-OMRIS-8 - Opto 22 - DC / AC / con indicador LED - imagen - 3
Módulo de relé electromecánica - GRV-OMRIS-8 - Opto 22 - DC / AC / con indicador LED - imagen - 4
Módulo de relé electromecánica - GRV-OMRIS-8 - Opto 22 - DC / AC / con indicador LED - imagen - 5
Módulo de relé electromecánica - GRV-OMRIS-8 - Opto 22 - DC / AC / con indicador LED - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
DC, AC, electromecánica
Otras características
con indicador LED, 8 canales
Nivel de protección
aislada
Corriente de carga

Máx.: 5 A

Mín.: 0 A

Tensión de carga

Máx.: 250 V

Mín.: 0 V

Descripción

Descripción general
  • Módulo de salida de relé mecánico para groov EPIC que proporciona 8 canales independientes y aislados de relés electromecánicos Form C (conmutador).
  • Cada canal puede cablearse normalmente abierto o normalmente cerrado para conmutar cargas AC o DC.
  • La cubierta del módulo incluye un indicador LED y una zona táctil que muestra información del módulo y esquemas de cableado en el procesador groov EPIC.
  • El aislamiento canal a canal y la muy baja fuga de contacto en posición abierta hacen que el módulo sea adecuado para accionar contactores con bobina electrónica y aplicaciones con cargas mixtas.
  • Se monta en un chasis groov EPIC con un procesador GRV-EPIC-PR1 e integra con otros módulos I/O groov (analógicos, discretos, serie).
  • Probado en fábrica dos veces antes del envío; garantía: 30 meses.


Especificaciones técnicas
  • Número de canales: 8
  • Rango de tensión de línea (nominal): 0–250 VAC o 5–30 VDC
  • Valor de corriente: 5 A por canal
  • Corriente de pico: 6 A pico durante 1 segundo
  • Fusible / Interruptor recomendado: 5 A a 250 VAC / > 30 VDC por canal (fusible no incluido)
  • Corriente de fuga: < 2 µA @ 250 VAC
  • Resistencia de contacto: ≤ 100 mOhms
  • Tiempo de activación: 8 ms
  • Tiempo de desactivación: 4 ms
  • Vida útil eléctrica (según especificación): Mín. 30 000 ciclos a las calificaciones máximas
  • Vida mecánica: Mín. 10 000 000 ciclos
  • Tensión de retención de clamp transitorio: 440 V
  • Tensión de clamp transitorio (máx.): 720 V
  • Aislamiento (bobina-a-contacto): 4000 VAC rms, 1 min., 10 mA detect/canal
  • Aislamiento (canal-a-canal): 300 VAC en operación, 1500 V rms máx.
  • Consumo en chasis: 1,4 W
  • Versión mínima de firmware groov EPIC: 1.0.0
  • Versión mínima PAC Project: 10.0000
  • Versión mínima del paquete de biblioteca para CODESYS: 1.0.0.0
  • Tamaño de conductor: 28–14 AWG
  • Longitud de pelado: 0.315–0.354 pulgadas (8–9 mm)
  • Par, tornillo del conector: 2.5 in-lb (0.28 N·m)
  • Par, tornillo de sujeción: 3.5 in-lb (0.4 N·m)
  • Temperatura (operación): -20 °C a +70 °C
  • Temperatura (almacenamiento): -40 °C a +85 °C
  • Shock (mal funcionamiento): 5 G
  • Shock (supervivencia): 100 G
  • Humedad relativa (sin condensación): 5–95%
  • Aprobaciones: UL/cUL (Class 1, Div 2); CE: ATEX (Categoría 3, Zona 2) y RoHS; DFARS; CB Scheme; UKCA
  • Garantía: 30 meses
