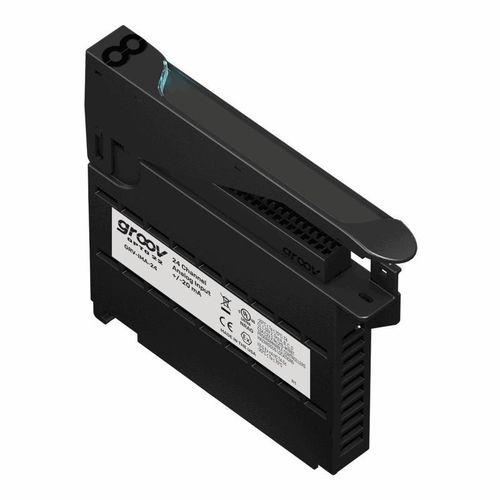

Módulo de entrada analógico GRV-IMA-24
con 24 E/Sde corrientede automatización

Módulo de entrada analógico - GRV-IMA-24 - Opto 22 - con 24 E/S / de corriente / de automatización
Módulo de entrada analógico - GRV-IMA-24 - Opto 22 - con 24 E/S / de corriente / de automatización
Módulo de entrada analógico - GRV-IMA-24 - Opto 22 - con 24 E/S / de corriente / de automatización - imagen - 2
Módulo de entrada analógico - GRV-IMA-24 - Opto 22 - con 24 E/S / de corriente / de automatización - imagen - 3
Módulo de entrada analógico - GRV-IMA-24 - Opto 22 - con 24 E/S / de corriente / de automatización - imagen - 4
Módulo de entrada analógico - GRV-IMA-24 - Opto 22 - con 24 E/S / de corriente / de automatización - imagen - 5
Módulo de entrada analógico - GRV-IMA-24 - Opto 22 - con 24 E/S / de corriente / de automatización - imagen - 6
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de señal
analógico
Número de entradas/salidas
con 24 E/S
Aplicaciones
de corriente, de automatización, para sensor, para la recolección de datos, para sistema de vigilancia
Montaje
en riel DIN
Otras características
configurable, modulable

Descripción

Descripción general

  • El GRV-IMA-24 es un módulo de entrada analógica groov EPIC que ofrece 24 canales de entrada de corriente de precisión con rangos configurables por software por canal.
  • Diseñado para control industrial, maquinaria OEM, monitorización de procesos, monitorización de energía, mantenimiento predictivo, instalaciones remotas, SCADA y despliegues IIoT.


Aplicaciones

  • Fabricantes OEM y constructores de máquinas
  • Control de procesos y automatización
  • Monitorización de energía y potencia
  • Instalaciones remotas de agua/aguas residuales, petróleo y gas
  • Adquisición de datos para SCADA e IIoT


Características principales

  • 24 canales independientes de entrada de corriente analógica.
  • Rangos seleccionables por canal: ±20 mA, 0–20 mA y 4–20 mA (configurable por software).
  • Tapa del módulo con LED de estado y almohadilla táctil para mostrar información del módulo y diagrama de cableado en el procesador groov EPIC.
  • Montaje en chasis groov EPIC junto a otros módulos groov I/O y el procesador GRV-EPIC-PR1.
  • Opciones de filtrado hardware y software; alta resolución y rechazo de modo común para señales industriales.


Especificaciones técnicas

  • Número de canales: 24.
  • Rangos de entrada (por canal): -20 a +20 mA; 0 a 20 mA; 4 a 20 mA.
  • Límites de sobrecarga: -22 mA a +22 mA; 0,0 a 22,0 mA; 2,0 mA a 22,0 mA (según el rango seleccionado).
  • Resolución: 0,02 µA (20 bits).
  • Precisión: ±20 µA.
  • Caída de tensión de entrada (nominal, impedancia ±20%): 5,5 V nominal @ 20 mA (≈275 Ω).
  • Filtro de entrada hardware: -3 dB a 140 Hz.
  • Filtrado de datos analógicos: -3 dB @ 2,4 Hz / -25 dB @ 60 Hz; filtrado por software: media móvil simple (1–32 lecturas) y media ponderada (1–4096 por módulo).
  • Tiempo de actualización de datos: 450 ms (tiempo de respuesta escalón = 450 ms × valor SMA; SMA por defecto = 4).
  • Rechazo en modo común: > -120 dB.
  • Entrada máxima soportable: ±32 V.
  • Aislamiento (campo a lógica): 300 V en funcionamiento, 1500 V transitorio (1 minuto).
  • Aislamiento (canal a canal): 300 V entre grupo A (canales 0–11) y grupo B (canales 12–23).
  • Consumo en chasis: 1,0 W (módulo).
  • Firmware / software mínimos: firmware groov EPIC 1.0.0; PAC Project 10.0000; Library Package para CODESYS 1.0.0.0.
  • Sección de cable: 28–14 AWG; longitud de pelado: 8–9 mm.
  • Par de apriete: tornillo de conector 2,5 in-lb (0,28 N·m); tornillo de sujeción 3,5 in-lb (0,4 N·m).
  • Temperatura de funcionamiento: -20 °C a +70 °C; almacenamiento: -40 °C a +85 °C.
  • Humedad relativa (sin condensación): 5–95%.
  • MTBF (mín., 25 °C): 1,2 millones de horas.


Cumplimiento y garantía

  • Probado en fábrica dos veces; listado UL/cUL (Clase 1, Div 2); CE: ATEX Categoría 3 Zona 2; RoHS; DFARS; CB Scheme; UKCA.
  • La mayoría de los módulos cuentan con garantía de por vida.
